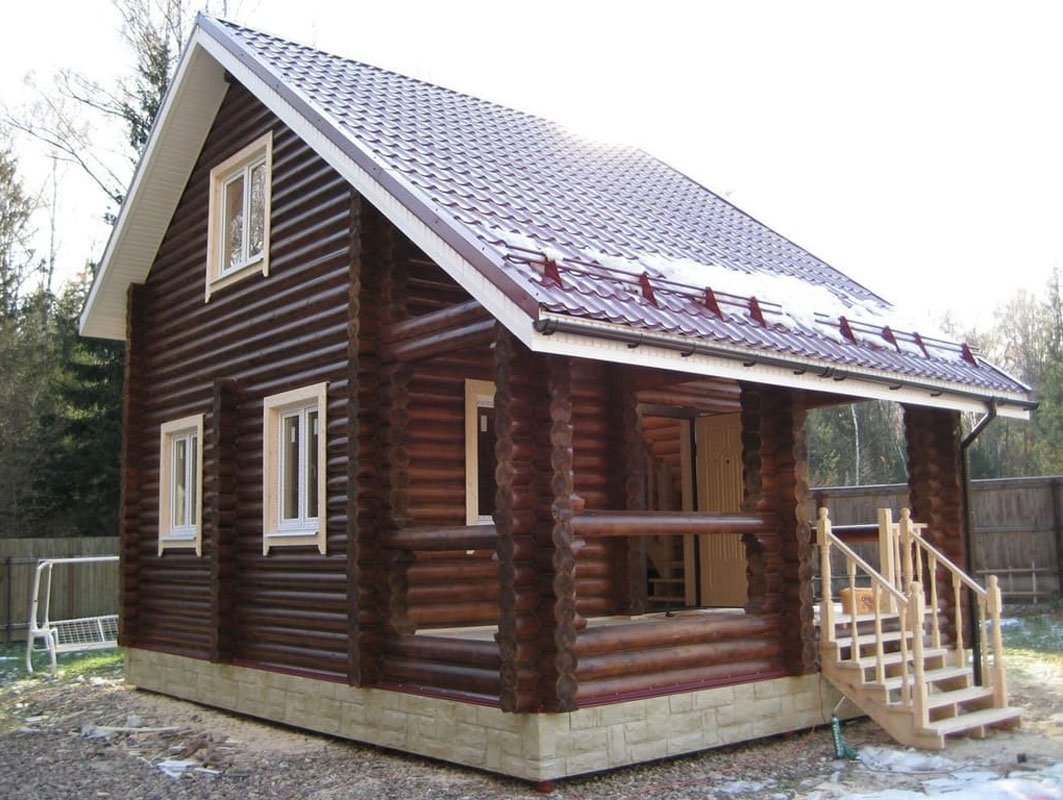

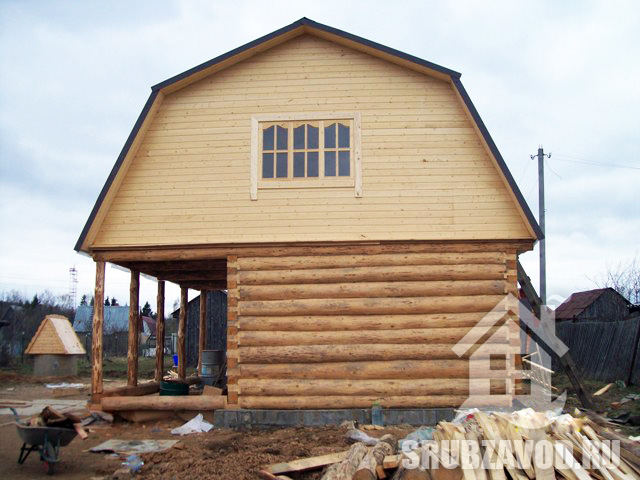

Сруб бани 5х6 с террасой и 2 этажом из бревна

Сруб бани 5х6 с террасой и мансардой объединяет банные помещения, открытую площадку и второй функциональный уровень в одном строительном контуре. Размер 5х6 м указан по внутреннему контуру первого этажа, площадь которого вместе с террасой составляет 30 м². Фактические наружные габариты строения будут больше за счёт диаметра брёвен, угловых соединений и выпусков.

Расчётная площадь мансарды по полу составляет 21 м². Складывать её с площадью первого этажа как две полностью закрытые площади некорректно: часть нижнего контура занимает открытая терраса, а удобство использования мансарды зависит от высоты под скатами крыши.

В закрытой части первого этажа можно разместить парную, моечную, комнату отдыха, входную зону и лестницу. Мансарда подходит для сезонной спальни, гостевой комнаты или дополнительной зоны отдыха. Положение террасы, пятой стены, печи, лестницы и основных проёмов необходимо определить до изготовления сруба.

Планировка первого этажа площадью 30 м²

Терраса располагается внутри заявленного контура 5х6 м, поэтому её увеличение уменьшает площадь закрытых помещений. Например, площадка размером 1,5х5 м займёт 7,5 м², после чего под внутреннюю часть первого этажа останется около 22,5 м². Это расчёт по внутреннему контуру без вычета пятой стены, перегородок, печи, лестницы и элементов отделки.

Если терраса нужна только как защищённая входная площадка, её можно сделать менее глубокой и сохранить больше места для комнаты отдыха. Для установки стола и нескольких кресел потребуется более просторная открытая зона. Площадь здесь подчиняется тому же закону сохранения, что и другие физические величины: она перераспределяется между террасой и закрытыми помещениями, но не возникает дополнительно.

Внутри бани можно предусмотреть комнату отдыха, парную, моечную и лестничную зону. Их конкретные размеры зависят от количества пользователей, модели печи, конструкции лестницы и предполагаемого назначения мансарды.

В парной дополнительно учитывают толщину теплоизоляции, пароизоляции, вентиляционного зазора и внутренней обшивки. Поэтому полки и оборудование необходимо размещать по чистовым размерам помещения, а не только по площади, указанной на предварительном плане.

До запуска сруба в производство рекомендуется определить:

• размер, форму и сторону расположения террасы;
• границы парной, моечной, комнаты отдыха и входной зоны;
• положение внутренней пятой стены;
• количество и конструкцию дополнительных перегородок;
• место установки печи и направление загрузки топлива;
• необходимость отдельного основания под печь;
• маршрут прохождения дымохода через перекрытие и крышу;
• тип лестницы и размеры межэтажного проёма;
• расположение оконных и дверных проёмов;
• направление открывания дверей и безопасные проходы;
• схему вентиляции парной, моечной и мансарды;
• точки подвода воды, электропитания и отвода стоков.

Внутренняя бревенчатая стена

Пятая стена изготавливается из бревна и протёсывается с обеих сторон в лафет. Она может разделять банный блок и комнату отдыха, а также служить опорой для потолочных балок. Под несущей стеной предусматривается соответствующая линия фундаментных опор.

Положение пятой стены согласовывают с планировкой первого этажа, лестничным проёмом и конструкцией мансарды. Её перенос изменяет пролёты балок и схему передачи нагрузки. Если убрать или сместить опору, нагрузка не исчезнет, а перейдёт на соседние элементы перекрытия.

Внутренние стороны наружных стен протёсываются в полулафет с шипом. Такая обработка уменьшает выступ круглой части брёвен внутрь помещений и упрощает установку полков, мебели, лестницы, перегородок и оборудования.

Дополнительные лёгкие перегородки можно применять для устройства тамбура, санузла или отдельных помещений банного блока. Их вертикальные элементы нельзя жёстко зажимать между полом и потолком без компенсационных узлов, поскольку стены сруба будут постепенно уменьшаться по высоте.

Мансардный этаж площадью 21 м²

Расчётная площадь пола мансарды составляет 21 м². Верхний уровень можно оставить единым пространством либо разделить на несколько компактных зон. Возможность такого разделения зависит от положения лестницы, дымохода, окон и несущих элементов крыши.

При двускатной крыше высота помещения уменьшается от центральной продольной оси к боковым скатам. Поэтому площадь 21 м² нельзя приравнивать к полноценному второму этажу с одинаковой высотой по всему периметру.

Центральную часть целесообразно оставить для прохода и размещения высокой мебели. Участки под скатами можно использовать для кроватей, тумб, низких шкафов и встроенных систем хранения. Возможность свободного перемещения оценивают по поперечному разрезу крыши, а не только по плану пола.

Часть площади мансарды займёт лестничный проём. Дополнительные ограничения могут создавать дымоход, стойки и другие элементы стропильной системы. Все эти конструкции необходимо нанести на план до разделения верхнего уровня на помещения.

Назначение мансарды следует определить заранее. Для сезонной спальни достаточно одного состава ограждающих конструкций, тогда как для круглогодичной эксплуатации потребуется полноценное утепление скатов, герметичная пароизоляция, гидроветрозащита и непрерывный вентиляционный зазор под кровлей.

Лестница и межэтажный проём

Лестницу проектируют одновременно с первым этажом и мансардой. Необходимо проверить ширину марша, угол подъёма, высоту ступеней, размеры площадки и наличие достаточного пространства над головой по всей линии движения.

Слишком крутая лестница занимает меньше места, но снижает удобство и безопасность, особенно при спуске после банных процедур. Пологий марш комфортнее, однако отнимает больше площади у комнаты отдыха.

Выход на мансарду размещают ближе к центральной части крыши, где имеется достаточная высота. Если верхняя часть марша окажется непосредственно под скатом, подняться в полный рост будет невозможно даже при правильно рассчитанных ступенях.

Проём предусматривают одновременно со схемой потолочных балок и при необходимости обрамляют усиленными элементами. Произвольно вырезать часть уже установленной балки нельзя: это изменит несущую схему и увеличит нагрузку на соседние участки перекрытия.

Стойки лестницы и ограждений закрепляют с учётом усадки. Жёсткая вертикальная конструкция, связывающая первый этаж с мансардой, может препятствовать естественному перемещению венцов и вызвать образование щелей.

Терраса в общем контуре бани

Террасу можно использовать как защищённую входную площадку, летнюю зону отдыха или место для размещения скамьи и запаса дров. Её глубину выбирают по предполагаемому сценарию эксплуатации: для прохода требуется меньше места, чем для установки стола и кресел.

Положение террасы определяют с учётом расположения дома, дорожек, въезда и основных маршрутов по участку. Дополнительно принимают во внимание направление ветра, движение солнца, сход снега с крыши и попадание косого дождя.

Настил должен проветриваться снизу и обеспечивать отвод воды. Поверхность формируют с небольшим уклоном от стены, исключающим скопление осадков возле нижних венцов. Между досками предусматривают зазоры для стока воды и сезонного расширения древесины.

Наиболее интенсивно увлажняются ступени, опоры, торцы досок и участки примыкания настила к стенам. Эти элементы нуждаются в дополнительной защите и периодическом обновлении покрытия даже после первоначальной антисептической обработки.

Водостоки и снегозадержатели размещают так, чтобы вода и снежные массы не попадали на ступени и основной проход. Опоры террасы должны работать совместно с основанием закрытой части здания: различная осадка двух участков способна вызвать перекос настила и линии кровли.

Стены из соснового бревна диаметром от 24 см

Сруб изготавливается из соснового бревна диаметром от 24 см. Это минимальное заявленное значение, а фактический размер лесоматериала уточняется при оформлении заказа.

Диаметр брёвен влияет на массу конструкции, тепловую инерцию стен, размеры угловых соединений и наружные габариты здания. Поскольку размер 5х6 м указан по внутреннему контуру, толщина стен не уменьшает заявленную площадь, но увеличивает пятно застройки.

Между венцами укладывается мох или пакля. Межвенцовое уплотнение заполняет локальные неровности в пазах, однако не может компенсировать неточности изготовления. Герметичность стены зависит от качества продольных пазов, угловой рубки и плотности посадки брёвен.

При производстве могут применяться брёвна длиной до 14 м. Длинномерный материал позволяет уменьшить количество соединений на протяжённых участках, но требует достаточного места для доставки, разгрузки и перемещения элементов на строительной площадке.

Усадка деревянной конструкции

После сборки древесина постепенно теряет влагу, вследствие чего стены сруба уменьшаются по высоте. Скорость и величина усадки зависят от первоначальной влажности брёвен, сезона строительства, условий проветривания и режима отопления.

Оконные и дверные блоки устанавливают в обсадные конструкции с компенсационными зазорами над проёмами. Обсада позволяет венцам двигаться по вертикали без передачи нагрузки на окна и двери.

Лестничные стойки, перегородки, печные экраны, инженерные коммуникации и элементы отделки также не должны препятствовать усадке. Жёстко установленная вертикальная деталь может остановить перемещение отдельных венцов и вызвать появление щелей.

В комплектацию входит антисептическая обработка от плесени и насекомых. Первичная защита предназначена для начального периода и не заменяет последующую обработку торцов, нижних венцов, наружных стен и элементов террасы.

Высота помещений и банная печь

Высота первого этажа от пола до потолка составляет 2,10–2,15 м. После устройства чистового пола и отделки потолка фактическая высота может уменьшиться. Это учитывают при выборе печи, размещении верхнего полка и проверке противопожарных расстояний.

Мощность печи подбирают по фактическому объёму парной. Дополнительно учитывают наличие стеклянных дверей, неутеплённых поверхностей, материал внутренней отделки и требуемую скорость прогрева.

Чрезмерный запас мощности не всегда улучшает режим эксплуатации. Воздух может нагреться быстрее, чем стены и камни накопят необходимое количество тепла. Температура окажется высокой, но прогрев помещения будет неравномерным.

Для тяжёлой печи может потребоваться отдельное основание, не передающее нагрузку на обычные половые лаги. Его расположение определяют до устройства пола и перегородок.

Направление топки выбирают с учётом планировки. Загрузка топлива из комнаты отдыха упрощает обслуживание, но требует устройства защищённой печной зоны. Вывод топочного канала в тамбур помогает уменьшить количество древесного мусора в основном помещении.

Дымоход и противопожарные узлы

Маршрут дымохода согласовывают с потолочными балками, планировкой мансарды и стропильной системой. Труба не должна пересекать несущие элементы. Вырезать балку или стропило для прохождения дымохода без отдельного расчёта нельзя.

В местах прохождения трубы через перекрытие и кровлю предусматривают противопожарные разделки и безопасные расстояния до древесины. Конкретные параметры определяются требованиями производителей печи и дымоходной системы.

На мансарде дымоход не следует размещать в центральной проходной зоне, непосредственно возле лестничного выхода или рядом со спальным местом. При этом к его соединениям необходимо сохранить доступ для осмотра и обслуживания.

Вентиляция и отвод воды

В парной предусматривают организованный приток и удаление воздуха. Расположение вентиляционных отверстий связывают с печью, полками и направлением движения нагретого воздуха.

Моечное отделение нуждается в эффективном удалении влаги после использования. Застой влажного воздуха увеличивает время высыхания древесины и создаёт условия для появления плесени возле нижних венцов, под полом и в углах.

Пол формируют с уклоном к точке сбора воды. При наличии обратных уклонов одного сливного отверстия будет недостаточно: вода останется в застойных участках.

Сливной трубопровод располагают с учётом направления лаг, пятой стены и фундаментных опор. Для самотёчного отвода стоков необходим непрерывный уклон трубы по всему маршруту.

Подпольное пространство должно проветриваться. Воду отводят от лаг, нижних венцов и фундаментных блоков, не допуская постоянного увлажнения грунта под зданием.

Конструкция двускатной крыши

Стропила выполняются из бруса сечением 150х50 мм либо из бревна диаметром 15 см. Для обрешётки применяется обрезная доска 150х25 мм. В базовой комплектации крыша покрывается рубероидом.

Шаг стропил, способы соединения и необходимость усиления определяются с учётом пролётов, снеговой и ветровой нагрузки, расположения лестничного проёма, дымохода и выбранного постоянного кровельного покрытия.

Если рубероид применяется как временная кровля, окончательный материал желательно определить до расчёта стропильной системы и обрешётки. Металлочерепица, профилированный лист, гибкая черепица и другие покрытия отличаются по массе и требованиям к основанию.

Для регулярной эксплуатации мансарды потребуется утепление скатов, пароизоляция со стороны помещения, гидроветрозащита и вентиляционный зазор под кровлей. Воздушный канал должен обеспечивать движение воздуха от карнизной части к верхней зоне крыши.

Особое внимание уделяют пароизоляции над парной и моечной. Нагретый влажный воздух поднимается вверх и при нарушении герметичности проникает в утеплитель. После охлаждения образуется конденсат, снижающий эффективность теплоизоляции и увлажняющий деревянные элементы.

Постоянное кровельное покрытие, утепление, пароизоляция, гидроветрозащита, водосточная система, снегозадержатели и окончательное оформление свесов согласовываются отдельно.

Основание сруба и подготовка участка

Половые лаги и потолочные балки изготавливаются из бревна. В комплект входят фундаментные блоки размером 20х20х40 см, цемент и гвозди.

Возможность установки двухуровневого сруба на блочное основание определяется характеристиками грунта, рельефом, уровнем грунтовых вод, глубиной промерзания и полной расчётной массой строения.

Опоры располагают под наружными стенами, внутренней пятой стеной, стойками террасы и другими участками повышенной нагрузки. Для тяжёлой печи может потребоваться самостоятельное основание.

Опоры закрытой части бани и террасы должны осаживаться равномерно. Различное перемещение отдельных участков способно привести к перекосу венцов, настила, перекрытия, лестницы и проёмов. Все опорные линии должны воспринимать нагрузку как единая конструктивная система.

Между фундаментными блоками и нижними деревянными элементами предусматривают гидроизоляцию. Вокруг здания организуют отвод дождевой и талой воды, а подпольное пространство оставляют проветриваемым.

До доставки необходимо подготовить подъезд для грузового транспорта, место разгрузки и рабочую площадку. Наружные размеры здания будут больше внутреннего контура 5х6 м. Дополнительное свободное пространство потребуется для складирования и перемещения длинномерных брёвен.

Цена сруба бани 5х6 с террасой и мансардой

Цена сруба бани 5х6 с террасой и мансардой начинается от 417 000 рублей. В базовую комплектацию входят наружные стены и внутренняя пятая стена, половые лаги, потолочные балки, стропильная система, обрешётка, рубероидное покрытие, фундаментные блоки, межвенцовое утепление, антисептическая обработка, доставка и установка.

Печь, дымоход, лестница, окна и двери, постоянное кровельное покрытие, утепление мансарды, пароизоляция, инженерные коммуникации, чистовые полы и потолки, лёгкие перегородки, водосточная система и окончательная отделка в базовом перечне не детализированы. Их наличие, конструктивное исполнение и стоимость согласовываются отдельно.

Окончательная цена зависит от размера и расположения террасы, планировки обоих уровней, положения пятой стены, конструкции лестницы, количества проёмов, устройства печной зоны, типа основания, выбранной кровли, адреса доставки и условий монтажа. После согласования проекта Сруб-Завод подготовит итоговый расчёт изготовления, доставки и сборки сруба.
