Сруб бани 4х5 с террасой и мансардой из бревна

Сруб бани 4х5 с террасой и мансардой объединяет банные помещения первого этажа, открытую площадку для отдыха и дополнительное пространство под двускатной крышей. Размер 4х5 м указан по внутреннему контуру первого этажа и включает террасу. Общая площадь этого контура составляет 20 м², расчётная площадь мансарды — 14 м².

Планировка выполняется с учётом требований заказчика. До изготовления сруба необходимо определить размеры террасы и закрытой части, расположение парной, моечной, комнаты отдыха, лестницы, печи, дымохода, оконных и дверных проёмов. Чем больше пространства отводится открытой площадке, тем меньше остаётся для помещений первого этажа, поскольку терраса входит в общий размер 4х5 м.

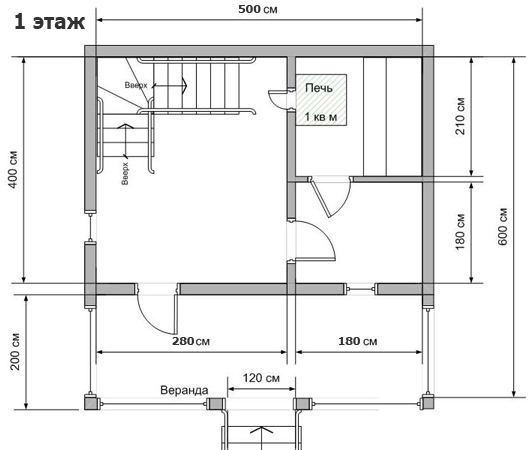

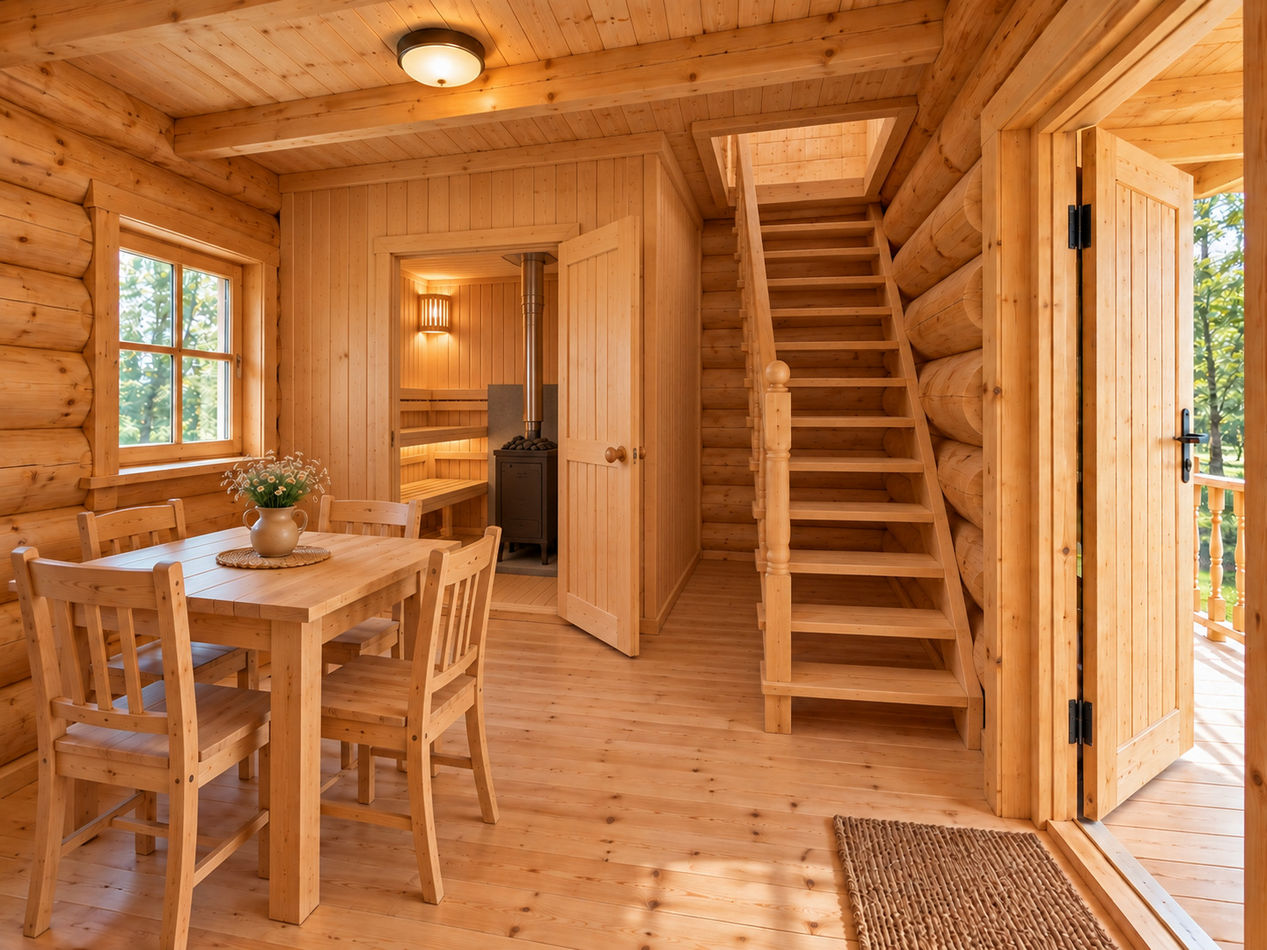

Планировка первого этажа площадью 20 м²

На первом этаже можно разместить отдельную парную, моечную и комнату отдыха. Террасу обычно располагают со стороны входа, однако её положение и глубина не являются неизменными: конфигурацию открытой площадки необходимо согласовать перед началом рубки.

Площадь 20 м² относится ко всему внутреннему контуру первого этажа вместе с террасой. Например, если открытая площадка занимает 6 м², для закрытых помещений остаётся около 14 м². Из этой площади дополнительно вычитаются участки, занятые внутренней бревенчатой стеной, лёгкими перегородками, печью и лестничным проёмом.

Один и тот же квадратный метр нельзя одновременно использовать для террасы и закрытого помещения — здесь действует обычное геометрическое ограничение, сопоставимое с законом сохранения. Поэтому сначала следует определить приоритет: просторная открытая зона, увеличенная комната отдыха или раздельные парная и моечная.

До запуска комплекта в производство согласовываются:

• форма, глубина и расположение террасы;
• размеры парной, моечной и комнаты отдыха;
• положение внутренней пятой стены и лёгких перегородок;
• место установки печи и направление топочной дверцы;
• конструкция лестницы и размер проёма в перекрытии;
• расположение оконных и дверных проёмов;
• маршрут дымохода через перекрытие, мансарду и кровлю;
• схема вентиляции банных помещений;
• способ отвода воды из моечной;
• точки ввода электропитания и водоснабжения.

Внутренняя пятая стена изготавливается из бревна и протёсывается с двух сторон в лафет. Она разделяет помещения и может участвовать в опирании потолочных балок, поэтому её положение должно быть связано с конструкцией перекрытия. Переносить этот элемент после изготовления сруба без проверки распределения нагрузки нельзя.

Внутренние стороны наружных стен протёсываются в полулафет с шипом. Такая обработка уменьшает выступ округлой части брёвен в помещение и упрощает монтаж полков, лавок, перегородок и другого банного оборудования.

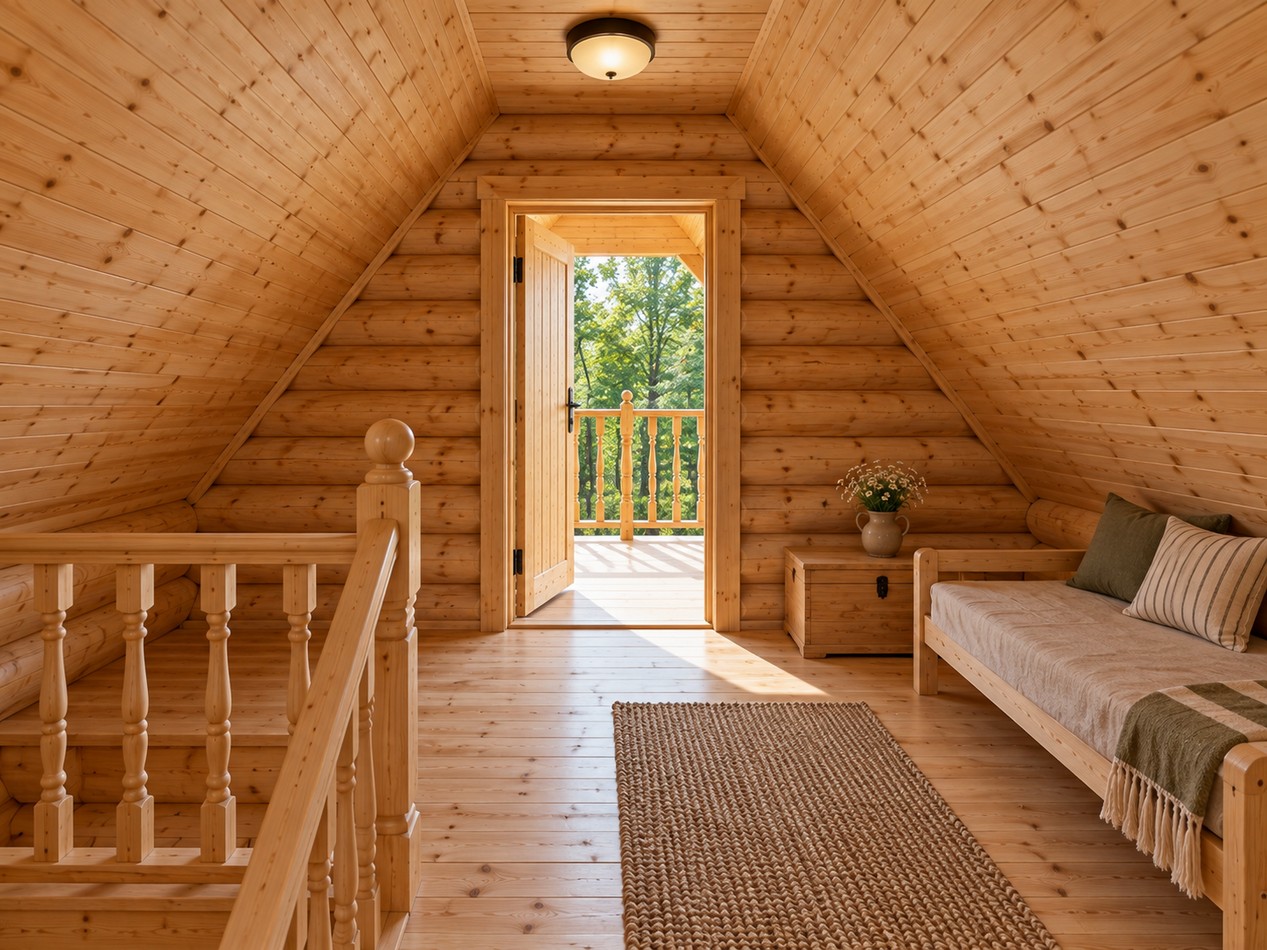

Мансарда площадью 14 м²

Мансарда позволяет получить дополнительное помещение без увеличения пятна застройки. Площадь 14 м² можно использовать для сезонной комнаты отдыха, гостевого пространства или хранения вещей. Назначение верхнего уровня следует определить заранее, поскольку от него зависят конструкция лестницы, утепление крыши, количество окон и состав внутренней отделки.

Расчётная площадь пола не равна площади с полной высотой. Из-за скатов двускатной крыши боковые участки мансарды получаются ниже центральной зоны. Невысокое пространство удобно использовать для тумб, полок и встроенных мест хранения, сохраняя центральную часть для прохода и основной мебели.

Лестничный проём уменьшает полезную площадь обоих уровней. Компактная крутая лестница экономит место, но менее удобна при регулярном использовании. Для безопасного подъёма необходимо предусмотреть достаточную ширину ступеней, ограждение, освещение и свободную площадку перед выходом на мансарду.

Лестницу и другие вертикальные элементы нельзя жёстко связывать одновременно с конструкциями, которые усаживаются с разной скоростью. Способ крепления выбирают с учётом естественного уменьшения высоты бревенчатых стен.

Для эксплуатации мансарды в холодное время потребуется утеплённая конструкция кровли. Со стороны помещения предусматривают пароизоляцию, с наружной стороны утеплителя — защиту от ветра и влаги, а под кровельным покрытием — вентиляционный зазор. Эти материалы и работы необходимо согласовать отдельно.

Особое значение имеет защита утеплителя от влажного воздуха, поднимающегося из банных помещений. Негерметичная пароизоляция приводит к накоплению влаги в кровельной конструкции, снижению эффективности утепления и увлажнению деревянных элементов.

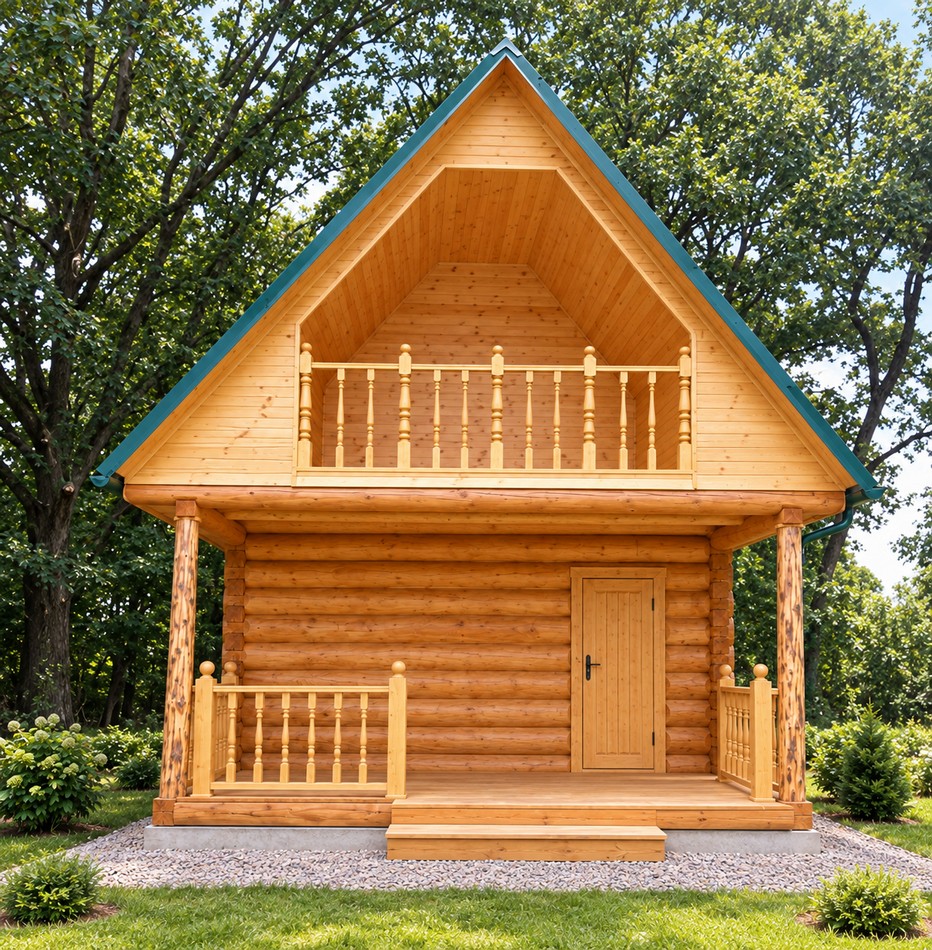

Терраса под общей крышей

Террасу можно использовать как входную площадку, летнюю зону отдыха или место для размещения скамьи и дровницы. Её глубина подбирается по назначению. Для прохода достаточно компактной площадки, а для установки стола и нескольких посадочных мест требуется более просторная открытая часть.

При выборе размеров необходимо учитывать положение опор, ограждений, ступеней и траекторию открывания двери. Мебель не должна перекрывать вход и основной путь между участком и банными помещениями.

Настил эксплуатируется под воздействием дождя, снега и перепадов температуры. При его устройстве предусматривают отвод воды, зазоры между досками и вентиляцию древесины снизу. Влага не должна постоянно скапливаться возле стены сруба, опор и нижних венцов.

Торцы досок, ступени, стойки, нижние части ограждений и места примыкания к закрытой части требуют регулярного осмотра и обновления защитного покрытия. Первичная антисептическая обработка снижает риск биологического поражения, но не заменяет дальнейшее обслуживание открытой древесины.

Положение террасы выбирают с учётом дома, дорожек, въезда и преобладающего направления ветра. Сход воды и снега с двускатной крыши не должен приходиться на вход. При необходимости предусматривают водосточную систему, снегозадержатели и освещение ступеней.

Сосновое бревно диаметром от 24 см

Сруб изготавливается из соснового бревна диаметром от 24 см. Это минимальное заявленное значение, а фактические параметры подготовленного лесоматериала уточняются при оформлении заказа. Диаметр влияет на наружные размеры строения, тепловую инерцию стен, параметры проёмов и геометрию угловых соединений.

Поскольку размер 4х5 м указан по внутреннему контуру, толщина стен не уменьшает заявленные габариты этого контура. При этом фактическое пятно застройки будет больше за счёт диаметра брёвен, угловых соединений и выпусков за пределы стен.

Между венцами укладывается мох или пакля. Межвенцовый материал заполняет локальные неровности в местах соприкосновения брёвен, однако герметичность зависит от всего комплекса работ: точности изготовления продольных пазов, плотности посадки венцов, качества угловых соединений и соблюдения технологии сборки.

После установки древесина постепенно теряет влагу, а стены уменьшаются по высоте. Оконные и дверные блоки устанавливают в обсадные коробки с компенсационными зазорами. Стойки, лестницу, перегородки, отделку и инженерные коммуникации монтируют так, чтобы они не препятствовали естественной усадке.

Жёстко закреплённый вертикальный элемент может остановить опускание отдельных венцов. В результате возникают зависания брёвен и щели, поэтому компенсация усадки должна предусматриваться ещё на стадии проектирования.

Для изготовления конструкции могут использоваться брёвна длиной до 14 м. Сруб обрабатывается антисептиком от плесени и насекомых. Особого последующего контроля требуют нижние венцы, торцы, открытые части террасы и места контакта древесины с основанием.

Высота первого этажа и установка печи

Высота помещений первого этажа от пола до потолка составляет 2,10–2,15 м. После устройства чистового пола и потолочной отделки фактическая высота может уменьшиться. Этот параметр учитывают при выборе печи, размещении полков и проверке противопожарных расстояний.

Мощность печи подбирают по фактическому объёму парной. Дополнительно учитывают стеклянные двери, неутеплённые поверхности и особенности отделки. Для тяжёлой печи может потребоваться отдельное основание, не передающее нагрузку на обычные половые лаги.

Положение топочной дверцы выбирают так, чтобы загрузка дров не мешала проходу и использованию помещений. Маршрут дымохода связывают с расположением потолочных балок, лестницы, мебели мансарды и стропильной системы.

Несущие балки и стропила нельзя произвольно вырезать для пропуска дымовой трубы. В местах прохождения дымохода через деревянное перекрытие и кровлю предусматривают противопожарные разделки и расстояния, установленные производителем печного оборудования.

В моечной организуют уклон пола и отвод воды. Расположение сливного трубопровода согласовывают со схемой лаг, фундаментных опор и внутренней стены. Для самотёчного удаления воды необходимо обеспечить требуемый перепад высот по всей длине трубы.

Двускатная крыша и перекрытие

Стропильная система выполняется из бруса сечением 150х50 мм либо из бревна диаметром 15 см. Для обрешётки применяется обрезная доска 150х25 мм. В базовой комплектации двускатная крыша покрывается рубероидом.

Если рубероид используется как временное покрытие, постоянный кровельный материал желательно выбрать до окончательного расчёта кровельной конструкции. Металлочерепица, профилированный лист, гибкая черепица и другие материалы отличаются массой, требованиями к обрешётке и способом подготовки основания.

При устройстве утеплённой мансарды отдельно определяют состав кровельного пирога, толщину утеплителя, тип пароизоляции, вентиляционные зазоры и места притока и выхода воздуха. Также согласовываются водостоки, оформление свесов, снегозадержатели и отделка фронтонов.

Основание и подготовка участка

Половые лаги и потолочные балки изготавливаются из бревна. В комплект входят фундаментные блоки размером 20х20х40 см, цемент и гвозди. Возможность применения блочного основания определяется характеристиками грунта, рельефом, уровнем грунтовых вод, глубиной промерзания и расчётной массой конструкции.

Наличие мансарды увеличивает нагрузку на основание по сравнению с одноэтажным срубом. Опоры размещают под наружными стенами, внутренней пятой стеной и другими участками повышенной нагрузки. Основание закрытой части и террасы должно воспринимать нагрузки равномерно.

Неодинаковое перемещение отдельных опор может привести к перекосу настила, стен, проёмов и кровельной системы. Между фундаментными блоками и нижними деревянными элементами предусматривают гидроизоляцию, а вокруг строения организуют отвод дождевой и талой воды.

До доставки необходимо подготовить подъезд для транспорта, место разгрузки и рабочую площадку. Следует учитывать, что фактические наружные размеры будут больше внутреннего контура 4х5 м. Для разгрузки и сборки также требуется пространство для перемещения длинномерных брёвен.

Цена сруба бани 4х5 с террасой и мансардой

Цена сруба бани 4х5 с террасой и мансардой начинается от 303 000 рублей. В базовую комплектацию входят наружные стены и внутренняя пятая стена, половые лаги, потолочные балки, стропила, обрешётка, рубероидное покрытие, фундаментные блоки, межвенцовое утепление, антисептическая обработка, доставка и установка.

Печь, дымоход, окна и двери, лестница, постоянное кровельное покрытие, утепление мансарды, инженерные коммуникации, чистовые полы, потолки, лёгкие перегородки и окончательная отделка в представленном перечне не детализированы. Их наличие, конструктивное исполнение и стоимость согласовываются отдельно.

Окончательная цена зависит от размеров террасы, планировки обоих этажей, конструкции лестницы, положения пятой стены, количества проёмов, типа основания, выбранной кровли, адреса доставки и условий монтажа. После согласования проекта Сруб-Завод подготовит итоговый расчёт изготовления, доставки и сборки сруба.
