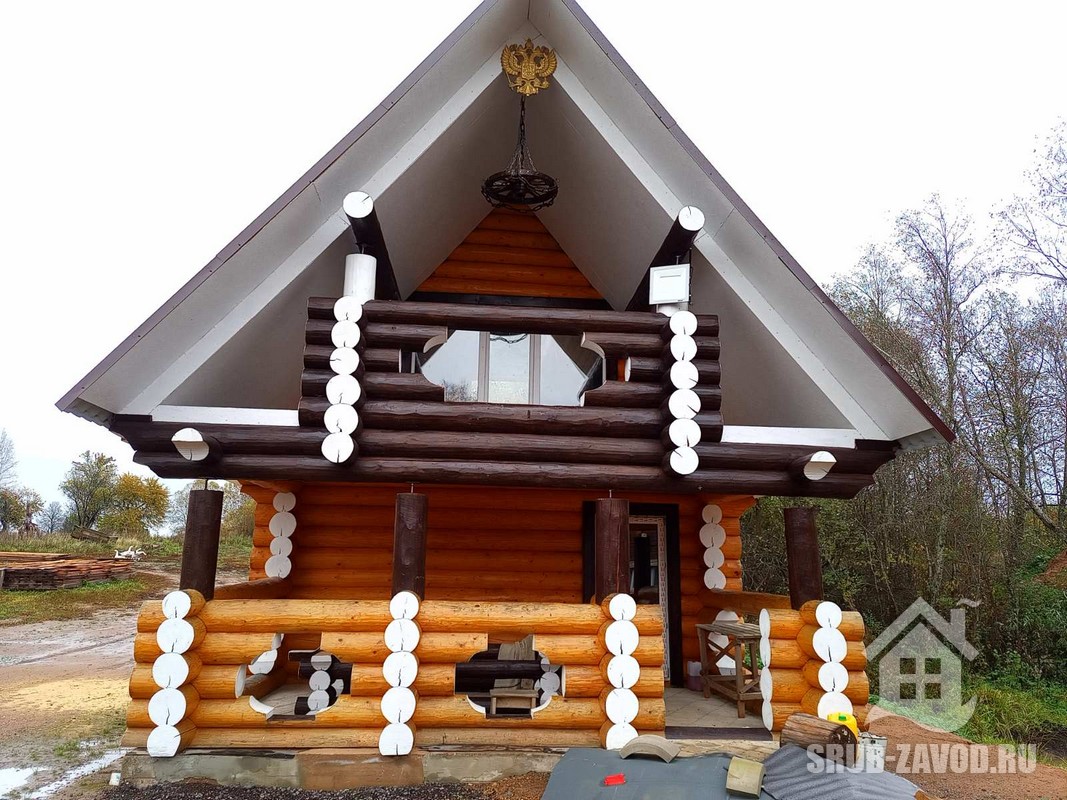

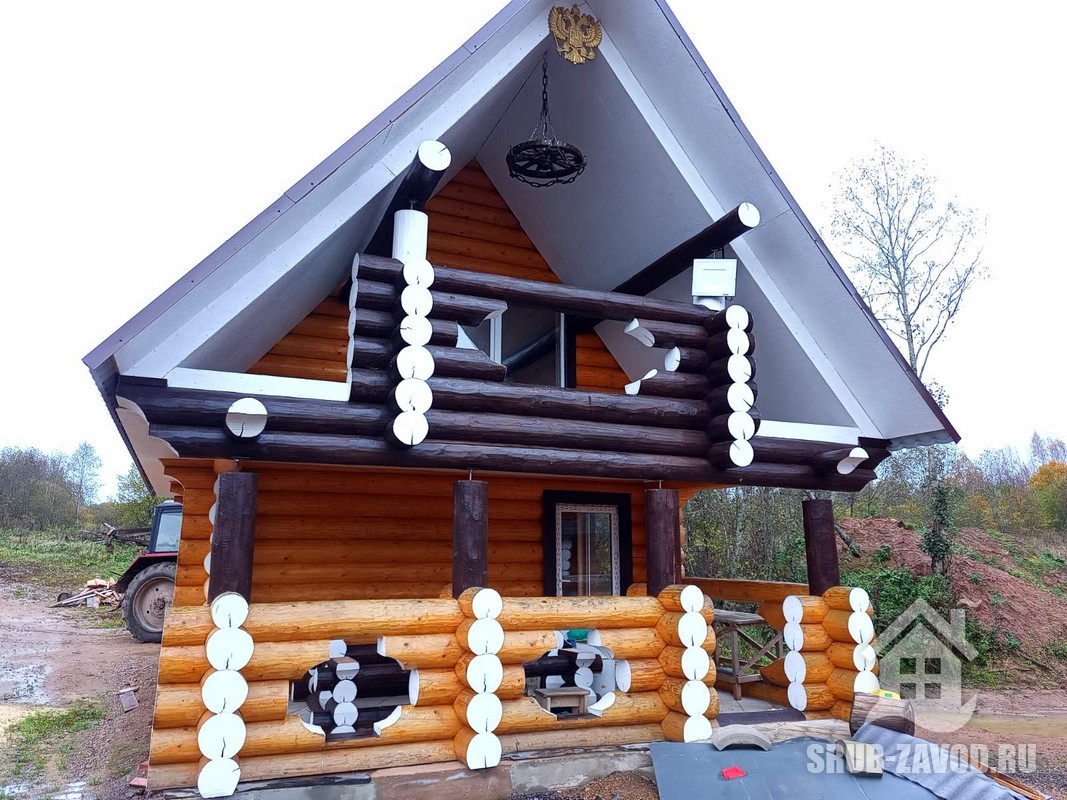

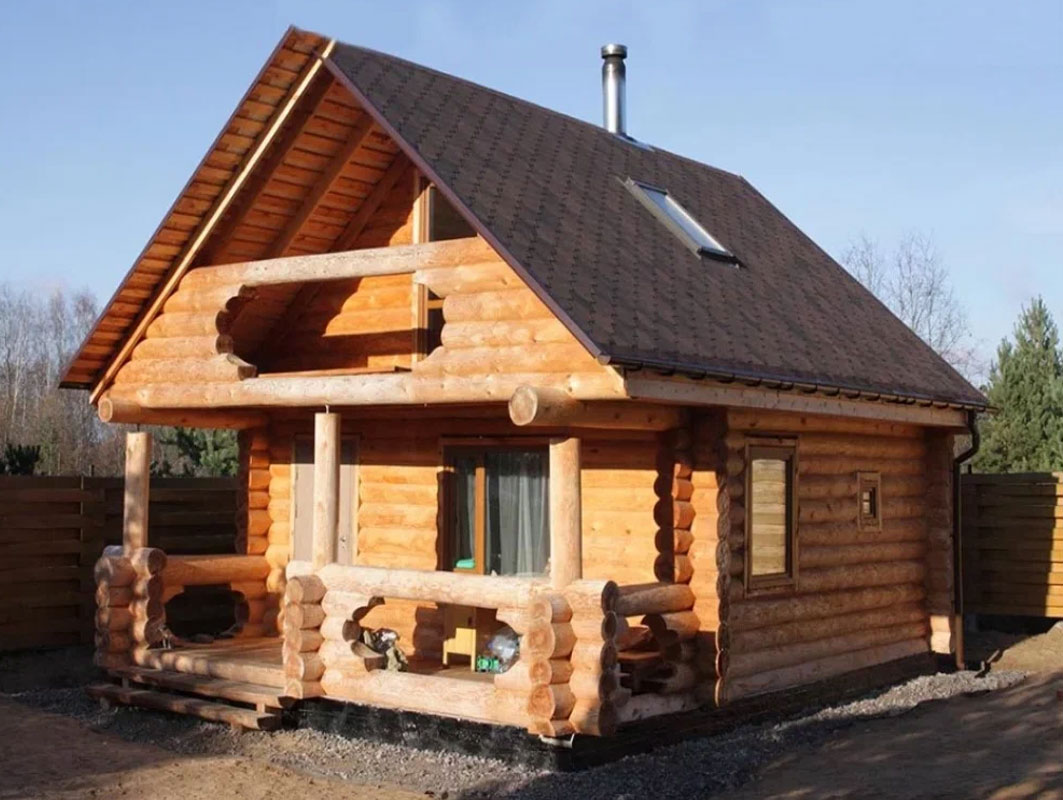

Сруб бани 5х5 с террасой и мансардой из бревна

Сруб бани 5х5 с террасой и мансардой объединяет закрытые банные помещения, открытую площадку и дополнительный уровень под двускатной крышей. Размер 5х5 м указан по внутреннему контуру всей конструкции первого этажа, площадь которого составляет 25 м². Терраса входит в этот контур, поэтому её увеличение уменьшает площадь закрытой части.

Расчётная площадь мансарды по полу составляет 17,5 м². Из-за наклонных скатов не вся эта площадь имеет одинаковую высоту и функциональность: наиболее удобная для прохода зона располагается ближе к центральной части помещения.

Планировка заранее не зафиксирована. Перед изготовлением сруба можно определить размеры и положение террасы, парной, моечной, комнаты отдыха, лестницы, внутренней стены, печи, дымохода, оконных и дверных проёмов.

Планировка первого этажа сруба 5х5

Квадратный внутренний контур позволяет распределить помещения без длинных коридоров. Один из практичных вариантов предусматривает вход с террасы в комнату отдыха, из которой организуются проходы в моечную и парную. Лестницу на мансарду можно разместить в комнате отдыха или отдельной входной зоне.

Площадь закрытой части зависит от размеров открытой площадки. Например, терраса глубиной 1,5 м вдоль пятиметрового фасада займёт около 7,5 м², а под закрытые помещения останется приблизительно 17,5 м². Если увеличить глубину террасы до 2 м, её площадь составит около 10 м², а площадь закрытой части — примерно 15 м².

Приведённые значения характеризуют распределение площади внутри общего контура. Фактически используемое пространство дополнительно уменьшается за счёт внутренней бревенчатой стены, лёгких перегородок, лестницы, печного оборудования и отделочных конструкций.

В парной учитывают толщину утепления, пароизоляции, вентиляционного зазора, внутренней обшивки и защитных экранов возле печи. Поэтому оборудование нельзя расставлять только по номинальному квадрату 5х5 м — необходимы чистовые размеры каждого помещения.

До запуска комплекта в производство согласовываются:

• ширина, глубина и расположение террасы;
• размеры парной, моечной и комнаты отдыха;
• положение внутренней пятой стены;
• тип, размеры и масса банной печи;
• направление открывания топочной дверцы;
• расположение лестницы и проёма в перекрытии;
• маршрут дымохода через оба уровня и крышу;
• количество и размеры оконных и дверных проёмов;
• направления открывания дверей и ширина проходов;
• схема вентиляции банных помещений;
• способ отвода воды из моечного отделения;
• точки ввода воды и электропитания.

Внутренняя бревенчатая стена

Пятая стена изготавливается из бревна и протёсывается с двух сторон в лафет. Она разделяет внутреннее пространство и может использоваться для опирания потолочных балок. Под ней предусматривается соответствующая линия фундаментных опор.

Положение пятой стены выбирают с учётом не только планировки, но и всей несущей схемы. При её переносе изменяются пролёты потолочных балок и распределение нагрузки между опорами. Нагрузка, как и энергия в физической системе, не исчезает после удаления опорного элемента, а передаётся оставшимся частям конструкции.

Лёгкие перегородки могут использоваться для отделения парной от моечной, формирования тамбура или выделения лестничной зоны. Их крепление должно учитывать естественную усадку бревенчатых стен. Вертикальные элементы нельзя устанавливать так, чтобы они препятствовали уменьшению высоты сруба.

Внутренние поверхности наружных стен протёсываются в полулафет с шипом. Такая обработка уменьшает выступ округлой части брёвен в помещение и упрощает монтаж полков, лавок, перегородок и инженерного оборудования.

Терраса в общем контуре 5х5 метров

Террасу можно использовать как входную площадку, летнюю зону отдыха или место для установки стола и скамеек. Для прохода вдоль фасада достаточно сравнительно небольшой глубины. Для полноценного размещения мебели потребуется более просторная открытая часть.

Размеры террасы выбирают одновременно с планировкой внутренних помещений. В пределах заданного контура действует прямая геометрическая зависимость: площадь, отведённая открытой площадке, вычитается из пространства закрытой части бани.

Широкая терраса удобнее для отдыха, но может оставить недостаточно места для парной, моечной, комнаты отдыха и лестницы. Узкая площадка сохраняет полезное пространство внутри, однако её назначение фактически ограничивается входом и проходом.

Стойки террасы передают нагрузку от крыши на основание. Их положение связывают с балками, стропильной системой и фундаментными опорами. Устанавливать несущие стойки непосредственно на обычный настил без подготовленного основания нельзя.

В местах соединения стоек с усаживающейся бревенчатой частью применяют регулируемые или скользящие узлы. Если стойки сохраняют постоянную высоту, а стены постепенно опускаются, нагрузка перераспределяется и может вызвать деформацию кровли.

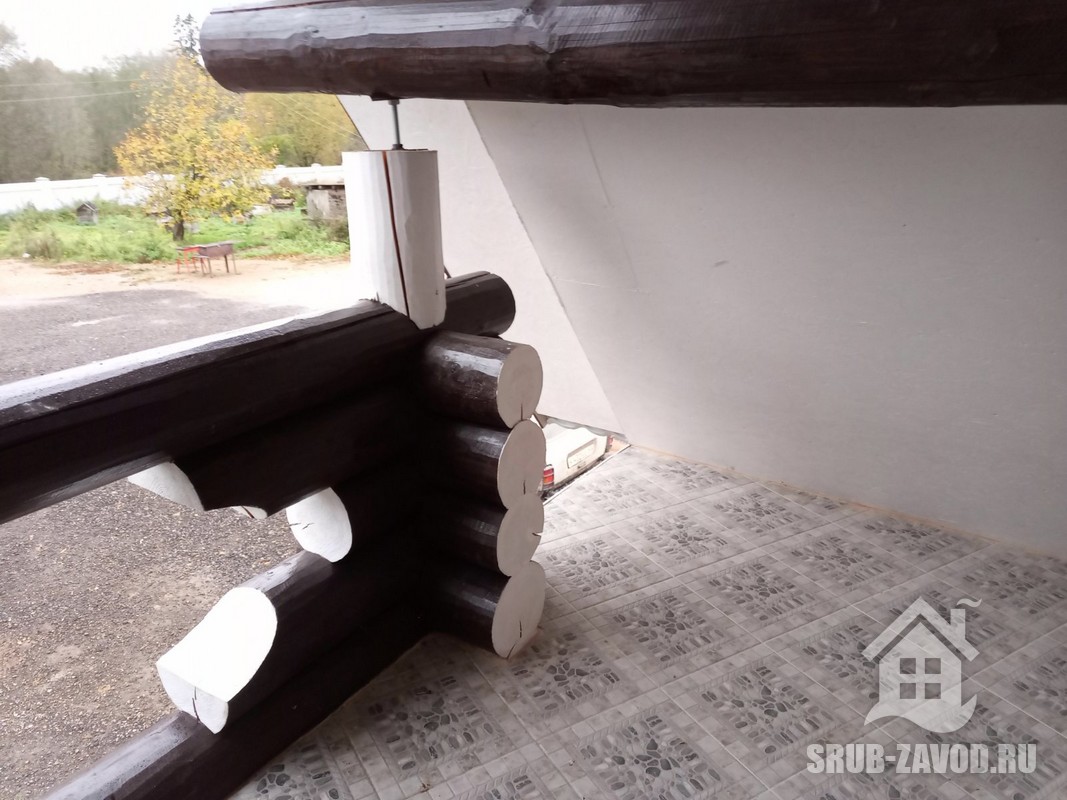

Настил и защита открытой площадки

Настил террасы подвергается воздействию осадков, солнечного излучения и перепадов температуры. Доски укладывают с зазорами, необходимыми для отвода воды и изменения размеров древесины при увлажнении. Пространство под площадкой оставляют проветриваемым.

Поверхность настила должна обеспечивать отвод воды от закрытой части сруба. Обратный уклон приводит к скоплению влаги возле нижних венцов, порога и мест примыкания террасы. Зимой такие участки могут покрываться наледью.

Отдельной защиты требуют торцы досок, нижние части стоек, ступени, элементы ограждения и места соединений. Первичная антисептическая обработка снижает риск биологического повреждения, но открытая древесина нуждается в регулярном осмотре и обновлении защитного покрытия.

Расположение террасы выбирают с учётом дома, дорожек, въезда, соседних объектов, сторон света и преобладающего направления ветра. Воду и снег с крыши не следует направлять на входные ступени и основные проходы.

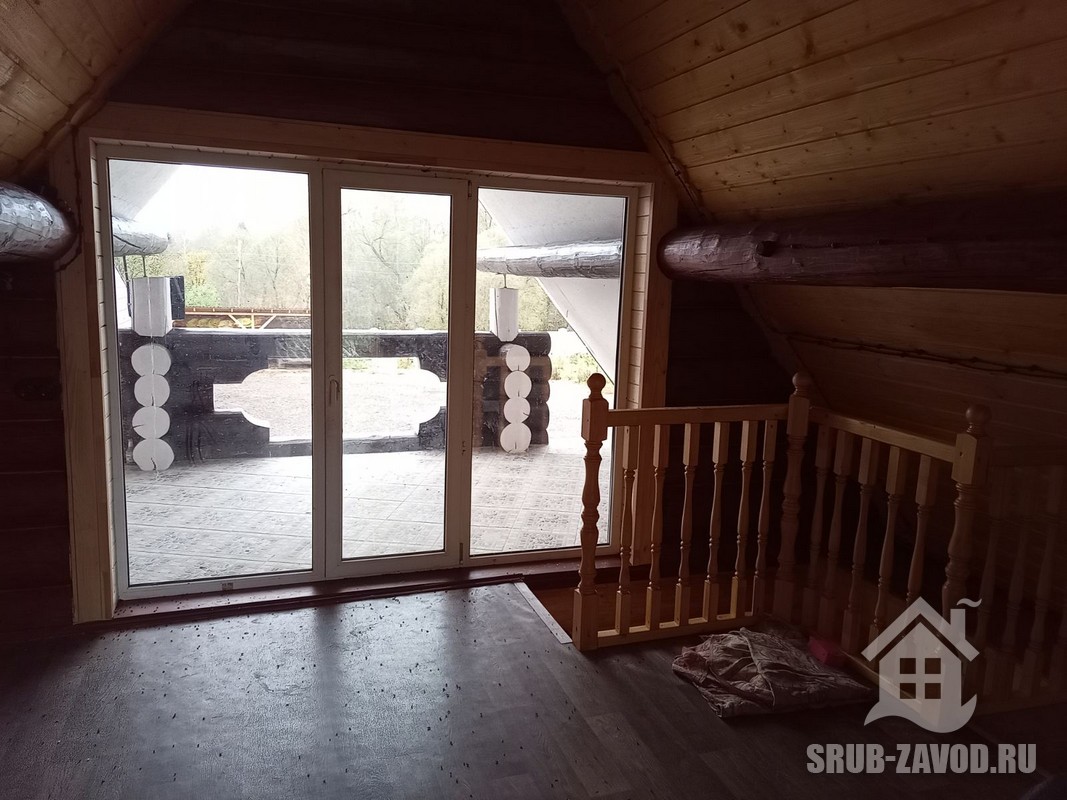

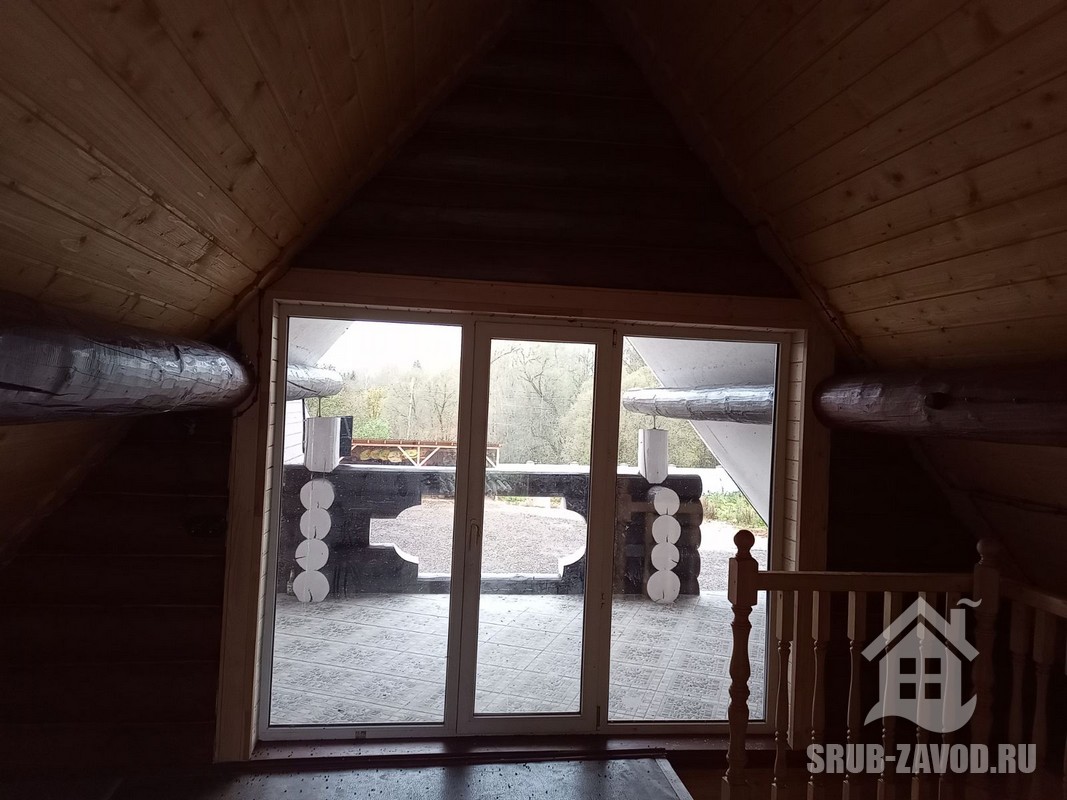

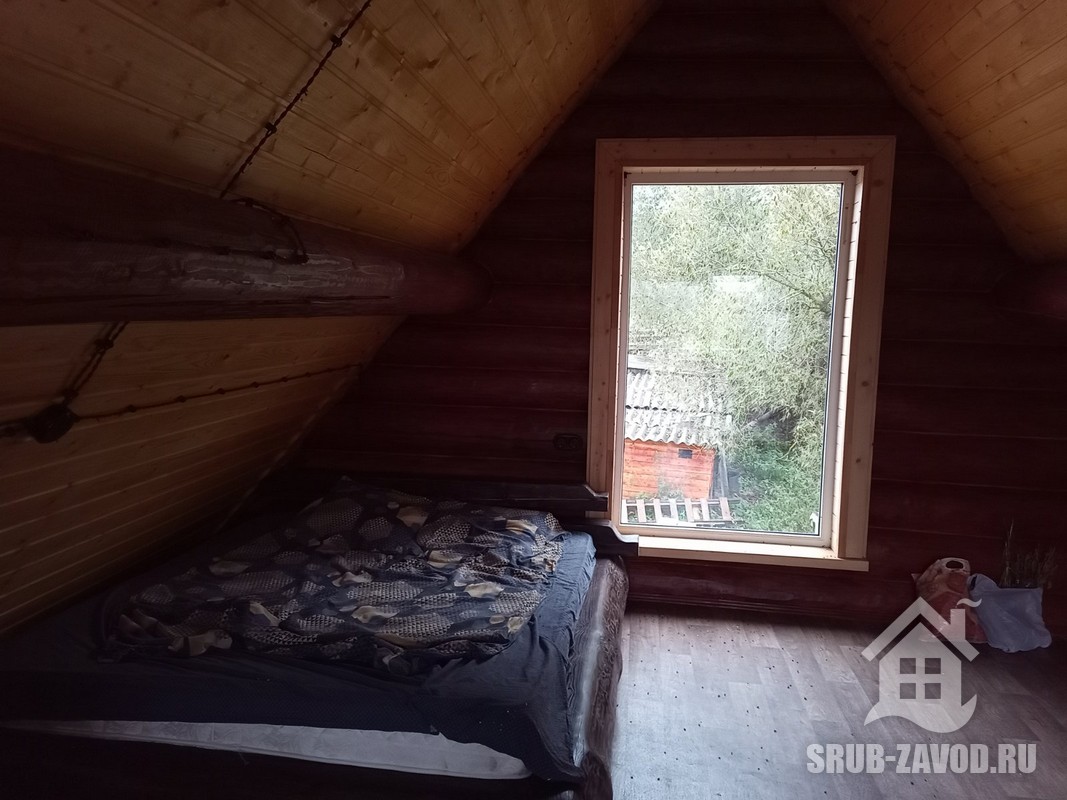

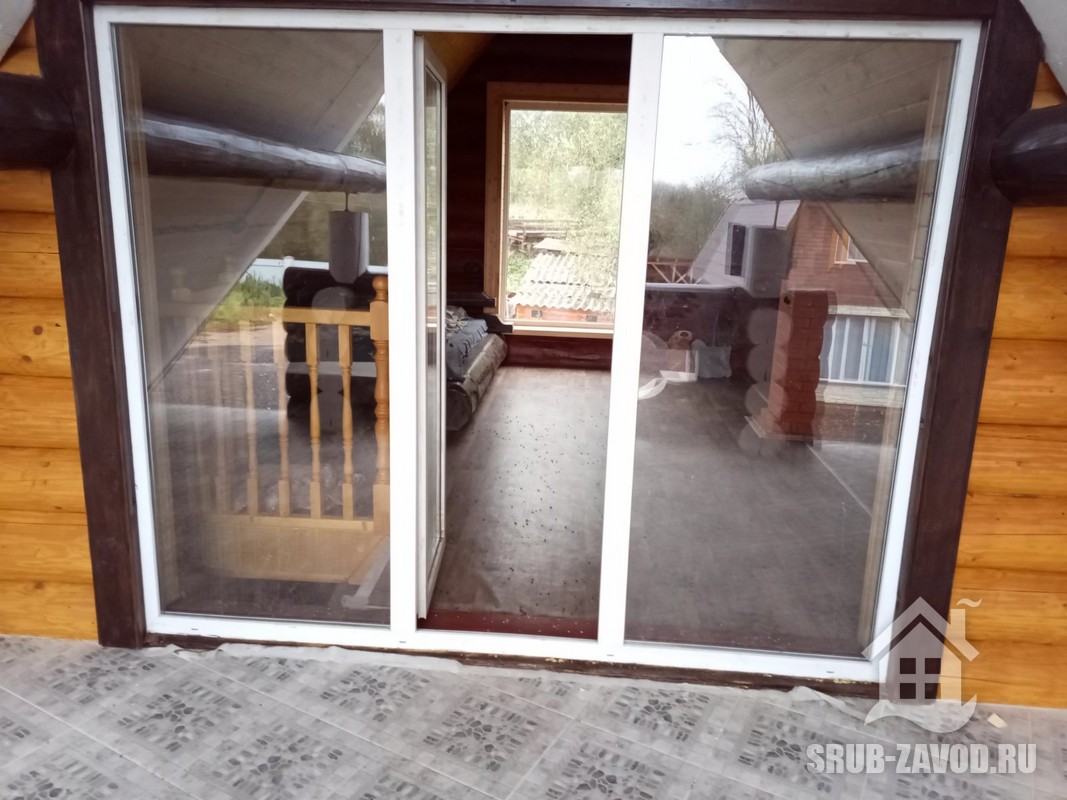

Мансарда площадью 17,5 м²

Мансардный уровень можно использовать как сезонную спальню, гостевую комнату, дополнительную зону отдыха или помещение для хранения. Расчётная площадь пола составляет 17,5 м², однако полезность отдельных участков зависит от высоты под скатами.

Шкафы, тумбы и низкие системы хранения удобно располагать возле боковых стен. Центральную часть оставляют для прохода и размещения мебели, которой требуется полная высота помещения. При разработке планировки учитывают поперечный разрез крыши, а не только площадь пола.

Часть пространства занимает лестничный проём. Дополнительные ограничения создают дымоход, несущие элементы крыши и оконные проёмы. Поэтому фактически доступная для мебели площадь будет меньше заявленных 17,5 м².

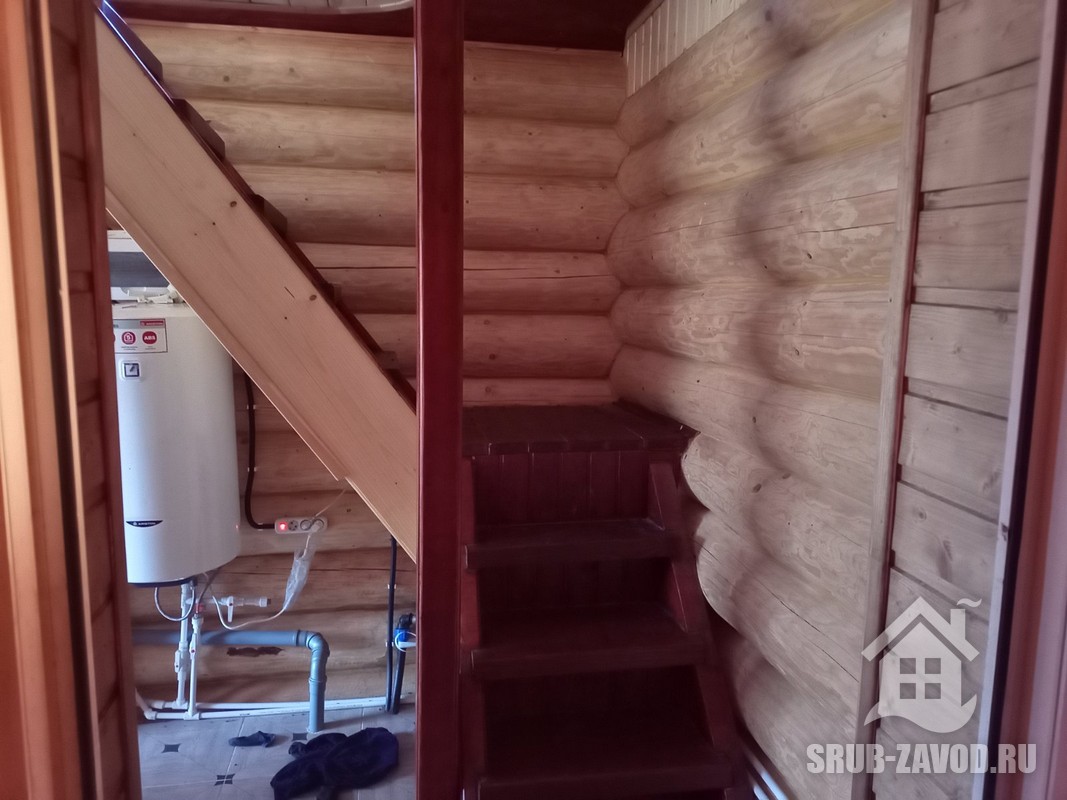

Лестницу проектируют одновременно с перекрытием. Необходимо заранее определить её ширину, угол подъёма, высоту ступеней, размер выхода и свободное пространство над маршем. Слишком крутая лестница занимает меньше места, но становится менее удобной и безопасной.

Проём нельзя произвольно вырезать между готовыми потолочными балками. Если его положение пересекается с несущими элементами, предусматривают обрамление и перераспределение нагрузки. Самовольное удаление части балки ослабляет всё перекрытие.

Утепление и вентиляция мансарды

Для использования мансарды в холодное время потребуется утепление кровли. Толщину теплоизоляции определяют с учётом климата, назначения помещения и предполагаемой продолжительности отопления.

Со стороны помещения предусматривают герметичную пароизоляцию, а со стороны кровли — гидроветрозащитный слой и вентиляционный зазор. Пароизоляционные полотна соединяют герметично, уделяя особое внимание примыканиям к стенам, дымоходу и оконным конструкциям.

Влажный воздух из банных помещений стремится перемещаться в верхнюю часть здания. При нарушении пароизоляционного контура влага может проникать в утеплитель и деревянные элементы крыши. Увлажнённая теплоизоляция хуже удерживает тепло, а постоянная сырость повышает риск повреждения древесины.

Воздух в подкровельном зазоре должен проходить от карнизной зоны к верхней части крыши. Если канал перекрыт утеплителем или конструктивными деталями, испарение влаги затрудняется и в кровельной системе может образовываться конденсат.

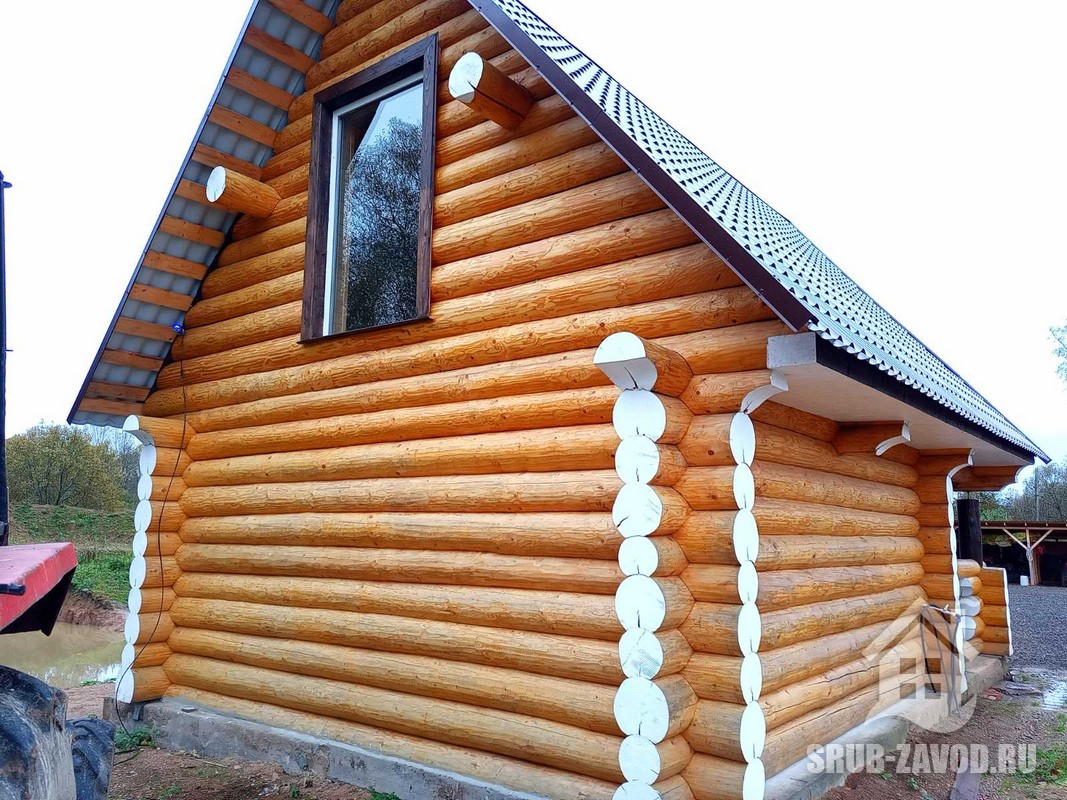

Стены из соснового бревна диаметром от 24 см

Сруб изготавливается из соснового бревна диаметром от 24 см. Это минимальное заявленное значение, а фактические параметры подготовленного лесоматериала уточняются при оформлении заказа. Диаметр влияет на массу конструкции, тепловую инерцию стен, размеры угловых соединений и наружные габариты строения.

Поскольку размер 5х5 м указан по внутреннему контуру, толщина наружных стен не уменьшает заявленную площадь этого контура. Фактическое пятно застройки будет больше за счёт диаметра брёвен, угловых соединений и выпусков. Это необходимо учитывать при разметке участка и проверке расстояний до соседних объектов.

Между венцами укладывается мох или пакля. Межвенцовый материал заполняет локальные неровности в местах соприкосновения брёвен, но не исправляет неточную рубку. Герметичность стены зависит от качества продольных пазов, исполнения угловых соединений и плотности посадки венцов.

После сборки древесина постепенно высыхает, а стены уменьшаются по высоте. Окна и двери устанавливают в обсадные коробки с компенсационными зазорами над проёмами. Лестничные стойки, перегородки, инженерные коммуникации и отделку монтируют так, чтобы они не препятствовали естественному перемещению брёвен.

При изготовлении могут использоваться брёвна длиной до 14 м. Собранная конструкция обрабатывается антисептиком от плесени и насекомых. Первичная обработка не заменяет гидроизоляцию основания, вентиляцию подполья, отвод воды и последующую защиту наружных поверхностей.

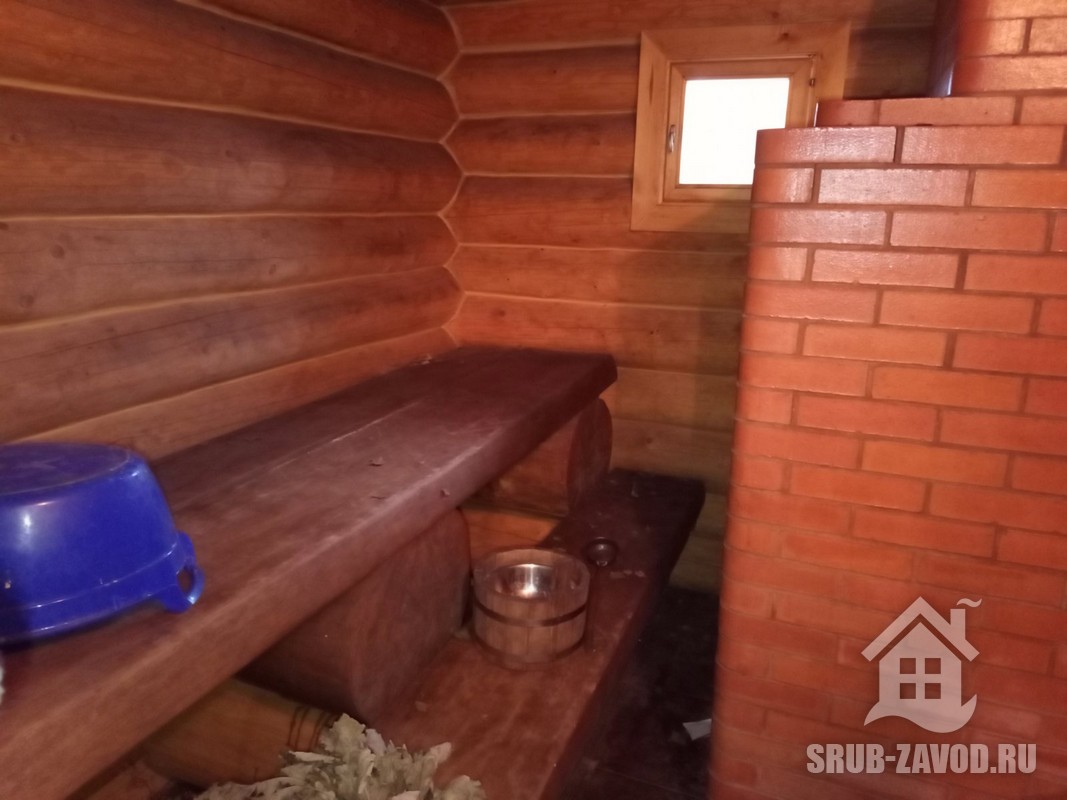

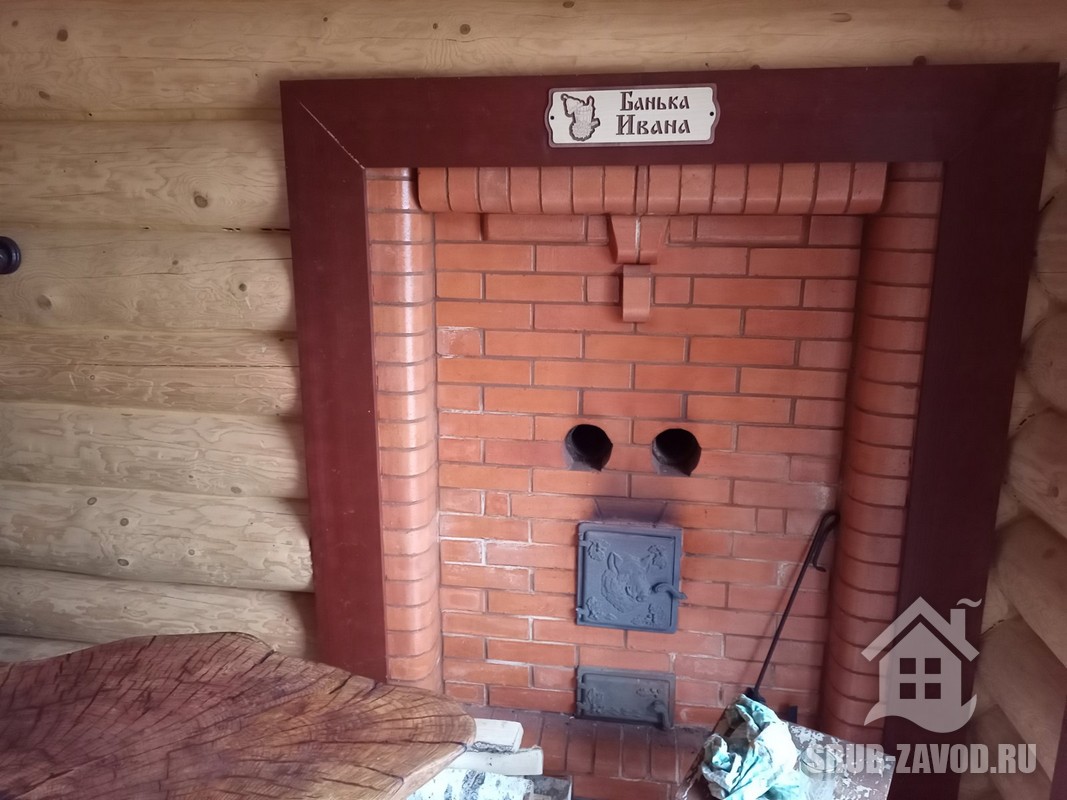

Высота первого этажа и банная печь

Высота помещений первого этажа от пола до потолка составляет 2,10–2,15 м. После устройства чистового пола и потолочной отделки фактический размер может уменьшиться. Это учитывают при размещении верхнего полка, выборе печи и проверке противопожарных расстояний.

Мощность печи подбирают по фактическому объёму парной. Дополнительно учитывают наличие стеклянной двери, неутеплённые поверхности, материал отделки, частоту использования бани и требуемую скорость прогрева.

Печь с чрезмерным запасом мощности не обязательно обеспечивает лучший режим парения. Воздух может нагреваться быстрее, чем стены и камни накопят достаточное количество тепла. В результате температура станет высокой, но парная будет прогрета неравномерно.

Для тяжёлой печи может потребоваться отдельное основание, не передающее нагрузку на обычные половые лаги. Топочную дверцу располагают так, чтобы загрузка топлива не перекрывала проход к лестнице, выходу или террасе.

Маршрут дымохода согласовывают с потолочными балками, помещением мансарды и стропильной системой. Несущие элементы нельзя произвольно вырезать для прохождения трубы. В местах пересечения деревянных конструкций предусматривают противопожарные разделки и безопасные расстояния, установленные изготовителями печи и дымохода.

Вентиляция и отвод воды

В парной предусматривают организованный приток и удаление воздуха. Положение вентиляционных отверстий связывают с печью, полками и предполагаемым движением нагретого воздуха. Произвольное размещение отверстий не гарантирует равномерного воздухообмена.

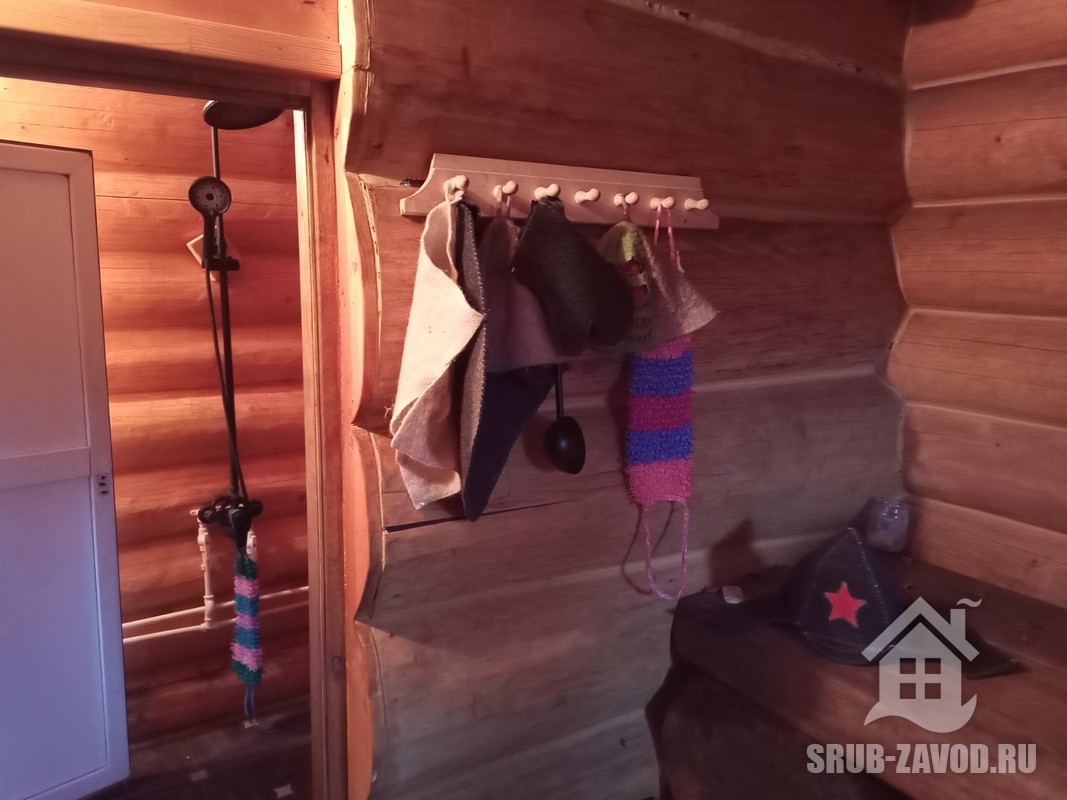

Моечное отделение нуждается в эффективном удалении влаги после использования. Застой влажного воздуха увеличивает время высыхания древесины и создаёт условия для появления плесени под настилом, возле нижних венцов и в углах помещения.

Пол формируют с уклоном к точке сбора воды. Сливной трубопровод размещают с учётом направления лаг, внутренней стены и фундаментных опор. Для самотёчного удаления стоков необходимо непрерывное понижение трубы по всей длине.

Двускатная крыша над срубом и террасой

Стропильная система выполняется из бруса сечением 150х50 мм либо из бревна диаметром 15 см. Для обрешётки применяется обрезная доска 150х25 мм. В базовой комплектации крыша покрывается рубероидом.

Над закрытой частью нагрузка от крыши передаётся через бревенчатые стены, а над террасой — через балки и опорные стойки. Конструкция должна одновременно учитывать нагрузки от кровли и естественную усадку стен.

Если рубероид используется как временное покрытие, постоянный кровельный материал желательно определить до окончательного расчёта стропильной системы. Металлочерепица, профилированный лист, гибкая черепица и другие покрытия отличаются по массе и требованиям к устройству основания.

Шаг стропил и способы усиления выбирают с учётом пролётов, снеговой и ветровой нагрузки, расположения дымохода, устройства мансарды и массы постоянного покрытия. Удлинённые свесы над террасой испытывают дополнительную ветровую нагрузку, поэтому их размеры определяют до изготовления конструкции.

Постоянное кровельное покрытие, утепление мансарды, пароизоляция, гидроветрозащита, водосточная система, снегозадержатели и окончательное оформление свесов согласовываются отдельно.

Основание и подготовка участка

Половые лаги и потолочные балки изготавливаются из бревна. В комплект входят фундаментные блоки размером 20х20х40 см, цемент и гвозди. Возможность установки двухуровневого сруба на блочное основание определяется характеристиками грунта, рельефом, уровнем грунтовых вод, глубиной промерзания и полной расчётной массой строения.

Опоры размещают под наружными стенами, внутренней пятой стеной, стойками террасы и другими участками повышенной нагрузки. Дополнительно учитывают положение лестницы и печной зоны. Для тяжёлой печи может потребоваться самостоятельное основание.

Закрытая часть и терраса должны опираться на согласованную систему основания. Неравномерное перемещение отдельных опор может привести к перекосу венцов, изменению положения стоек, деформации перекрытия и нарушению геометрии кровли.

Между фундаментными блоками и нижними деревянными элементами предусматривают гидроизоляцию. Вокруг строения организуют отвод дождевой и талой воды, а пространство под закрытой частью и террасой оставляют проветриваемым.

До доставки необходимо подготовить подъезд для грузового транспорта, место разгрузки и рабочую площадку. Фактические наружные размеры будут больше внутреннего контура 5х5 м. Для сборки требуется дополнительное пространство, позволяющее безопасно перемещать длинномерные брёвна.

Цена сруба бани 5х5 с террасой и мансардой

Цена сруба бани 5х5 с террасой и мансардой начинается от 368 000 рублей. В базовую комплектацию входят наружные стены и внутренняя пятая стена, половые лаги, потолочные балки, стропила, обрешётка, рубероидное покрытие, фундаментные блоки, межвенцовое утепление, антисептическая обработка, доставка и установка.

Печь, дымоход, лестница, окна и двери, постоянное кровельное покрытие, утепление мансарды, инженерные коммуникации, чистовые полы и потолки, лёгкие перегородки, настил и ограждение террасы, водосточная система и окончательная отделка в базовом перечне не детализированы. Их наличие, исполнение и стоимость согласовываются отдельно.

Окончательная цена зависит от размеров террасы, планировки обоих уровней, положения пятой стены, конструкции лестницы, количества проёмов, устройства печной зоны, типа основания, выбранной кровли, адреса доставки и условий монтажа. После согласования проекта Сруб-Завод подготовит итоговый расчёт изготовления, доставки и сборки сруба.
