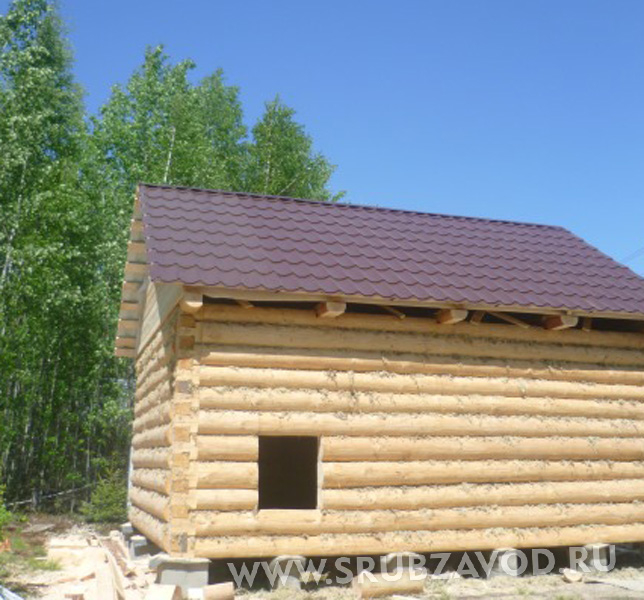

Сруб бани 5х5 с мансардой из бревна

Сруб бани 5х5 с мансардой представляет собой двухуровневую конструкцию под двускатной крышей. Размер 5х5 м указан по внутреннему контуру первого этажа, площадь которого составляет 25 м². Площадь мансардного уровня — 17,5 м². Такое решение позволяет увеличить полезное пространство без расширения площади, занимаемой срубом на участке.

Терраса в проект не входит, поэтому весь внутренний контур первого этажа предназначен для закрытых помещений. Планировка заранее не зафиксирована: до изготовления комплекта можно определить размеры парной, моечной и комнаты отдыха, положение лестницы, внутренней стены, печи, оконных и дверных проёмов.

Планировка первого этажа площадью 25 м²

Квадратный контур 5х5 м позволяет разместить основные помещения без длинного коридора. В одном из вариантов вход ведёт в комнату отдыха, из которой организуются отдельные проходы в моечную, парную и лестничную зону. Другая схема предусматривает небольшой тамбур, уменьшающий поступление холодного воздуха зимой.

Площадь 25 м² относится к внутреннему контуру сруба. Фактически используемое пространство уменьшится за счёт внутренней бревенчатой стены, лёгких перегородок, лестницы, печного оборудования и отделочных слоёв. В парной дополнительно учитывают толщину утепления, пароизоляции, вентиляционного зазора, обшивки и защитных конструкций возле печи.

При распределении площади необходимо одновременно учитывать первый и мансардный этажи. Лестница занимает место внизу и требует свободной зоны выхода наверху. Если проектировать уровни независимо друг от друга, лестничный проём может оказаться возле ската, над дверью, на участке прохождения балки или в центре комнаты отдыха.

До запуска комплекта в производство согласовываются:

• размеры парной, моечной и комнаты отдыха;
• необходимость отдельного тамбура или входной зоны;
• положение внутренней пятой стены;
• тип, размеры и направление подъёма лестницы;
• размер и расположение проёма в перекрытии;
• модель, мощность и масса банной печи;
• направление открывания топочной дверцы;
• маршрут дымохода через перекрытие и крышу;
• количество и размеры оконных и дверных проёмов;
• схема вентиляции банных помещений и мансарды;
• способ отвода воды из моечного отделения;
• точки ввода воды и электропитания.

Внутренняя бревенчатая стена

Пятая стена изготавливается из бревна и протёсывается с двух сторон в лафет. Она разделяет первый этаж на функциональные зоны и может служить опорой для потолочных балок. Под ней предусматривается соответствующая линия опирания основания.

Положение пятой стены нельзя выбирать только по внешнему виду планировки. Её перенос изменяет пролёты балок, распределение нагрузки от перекрытия и схему размещения фундаментных опор. Нагрузка, как и энергия в физической системе, не исчезает после удаления опоры, а перераспределяется между оставшимися элементами.

Лёгкими перегородками можно отделить парную от моечной, сформировать тамбур или выделить лестничную зону. Их конструкцию связывают с влажностным режимом помещений и усадкой стен. Перегородки не должны жёстко препятствовать естественному уменьшению высоты бревенчатого сруба.

Внутренние поверхности наружных стен обрабатываются в полулафет с шипом. Такая обработка уменьшает выступ округлой части брёвен в помещение и упрощает монтаж полков, лавок, перегородок и инженерного оборудования возле стен.

Мансардный этаж площадью 17,5 м²

Мансарда располагается под скатами двускатной крыши. Её площадь составляет 17,5 м², что соответствует 70% площади первого этажа. Верхний уровень можно использовать как комнату отдыха, сезонное спальное помещение, игровую зону, мастерскую или место хранения.

Мансарда отличается от полноценного второго этажа конфигурацией стен и высотой помещения. Скаты крыши уменьшают высоту боковых участков, поэтому для постоянного прохода и высокой мебели используется преимущественно центральная часть. Возле скатов можно разместить кровати, низкие шкафы, тумбы или встроенные системы хранения.

Номинальная площадь сама по себе не показывает удобство этажа. Два помещения с одинаковой площадью могут значительно различаться по полезному объёму в зависимости от угла наклона крыши и высоты начала скатов. Здесь действует та же пространственная закономерность, что и при расчёте любого объёма: площадь пола остаётся неизменной, но уменьшение высоты ограничивает возможность использования боковых зон.

При планировании мебели следует ориентироваться не только на контур пола, но и на сечения мансарды на разных расстояниях от центральной оси. Высокий шкаф, дверь или вертикальная перегородка могут не поместиться возле ската, даже если на плане для них имеется свободная площадь.

Если мансарду предполагается использовать для сна, необходимо предусмотреть безопасный путь к лестнице, естественное или искусственное освещение, вентиляцию и возможность проветривания. Расположение окон согласовывают со стропильной системой: проёмы не должны произвольно разрывать несущие элементы крыши.

Лестница и межэтажное перекрытие

Лестницу проектируют одновременно с планировкой обоих уровней. Для неё определяют ширину и уклон марша, размеры ступеней, высоту свободного прохода, положение выхода на мансарду и ограждение проёма. Чем компактнее лестница, тем меньше места она занимает, но тем выше обычно становится угол подъёма.

Для регулярного использования мансарды предпочтительна стационарная лестница с устойчивыми ступенями и поручнем. Приставные и складные конструкции занимают меньше площади, но менее удобны для детей, пожилых людей и перемещения вещей.

Проём в перекрытии необходимо связать с направлением и шагом потолочных балок. Вырезать готовые несущие элементы без усиления нельзя. Края проёма обрамляют таким образом, чтобы нагрузка от укороченных балок передавалась на соседние элементы и стены.

В верхней точке лестницы требуется достаточная высота для безопасного выхода. Если проём расположен слишком близко к скату, поднимающемуся человеку придётся наклоняться. Поэтому положение лестницы проверяют не только на горизонтальном плане, но и на продольном разрезе здания.

Стены из соснового бревна диаметром от 24 см

Сруб изготавливается из соснового бревна диаметром от 24 см. Это минимальное заявленное значение, а фактические параметры подготовленного лесоматериала уточняются при оформлении заказа. Диаметр влияет на массу конструкции, тепловую инерцию стен, размеры угловых соединений и наружные габариты здания.

Поскольку размер 5х5 м указан по внутреннему контуру, толщина стен не уменьшает заявленную площадь этого контура. Фактическое пятно застройки будет больше за счёт диаметра брёвен, угловых соединений и выпусков за пределы стен. Это учитывают при разметке участка, подготовке основания и проверке допустимых расстояний до других объектов.

Между венцами укладывается мох или пакля. Межвенцовый материал заполняет локальные неровности в местах соприкосновения брёвен, но не исправляет неточную рубку. Герметичность стены зависит от качества продольных пазов, исполнения угловых соединений и плотности посадки каждого венца.

После сборки древесина постепенно теряет влагу, а стены уменьшаются по высоте. Наиболее заметные изменения происходят в начальный период эксплуатации, но движение деревянной конструкции продолжается и позднее под влиянием сезонной влажности.

Окна и двери устанавливают в обсадные коробки с компенсационными зазорами над проёмами. Лестницу, вертикальные перегородки, инженерные коммуникации и отделку монтируют так, чтобы они не препятствовали перемещению венцов. Жёсткое закрепление может привести к зависанию брёвен и образованию щелей.

При изготовлении могут использоваться брёвна длиной до 14 м. Сруб обрабатывается антисептиком от плесени и насекомых. Первичная обработка уменьшает риск биологического повреждения, но не заменяет гидроизоляцию основания, вентиляцию подполья, отвод воды и последующее обновление защитного покрытия.

Высота помещений и устройство банной печи

Высота первого этажа от пола до потолка составляет 2,10–2,15 м. После устройства чистового пола и потолочной отделки фактическая высота может уменьшиться. Этот параметр учитывают при размещении верхнего полка, выборе печи и проверке противопожарных расстояний.

Мощность печи подбирают по фактическому объёму парной, а не только по площади её пола. Дополнительно учитывают наличие стеклянной двери, неутеплённые поверхности, материал внутренней отделки, частоту использования бани и требуемый режим прогрева.

Печь с чрезмерным запасом мощности не всегда обеспечивает более качественный пар. Воздух может нагреться быстрее, чем стены и камни накопят необходимое количество тепла. В результате температура становится высокой, но помещение быстро остывает, а управлять влажностью и режимом парения сложнее.

Для тяжёлой печи предусматривают отдельное основание, не передающее нагрузку на обычные половые лаги. Топочную дверцу можно вывести в комнату отдыха или входную зону. Её располагают так, чтобы загрузка топлива не перекрывала проход, подход к лестнице и пути выхода из здания.

Маршрут дымохода согласовывают с потолочными балками, лестничным проёмом, планировкой мансарды и стропильной системой. Несущие элементы нельзя произвольно вырезать для прохождения трубы. В местах пересечения деревянного перекрытия и крыши предусматривают противопожарные разделки и расстояния, установленные изготовителями печи и дымохода.

При прохождении дымохода через мансарду необходимо исключить контакт нагревающихся элементов с мебелью, отделкой и хранящимися предметами. Участок трубы ограждают от случайного прикосновения, сохраняя возможность осмотра и обслуживания соединений.

Вентиляция и отвод воды

В парной предусматривают организованный приток и удаление воздуха. Положение вентиляционных отверстий связывают с печью, полками и направлением движения нагретого воздуха. Простое устройство отверстий в произвольных стенах не гарантирует равномерного воздухообмена.

Моечное помещение нуждается в эффективном удалении влаги после использования. Застой влажного воздуха увеличивает время высыхания древесины и повышает риск появления плесени в углах, под настилом и возле нижних венцов.

В полу моечной формируют уклон к точке сбора воды. Сливной трубопровод размещают с учётом направления лаг, внутренней стены и фундаментных опор. Для самотёчного удаления стоков требуется непрерывное понижение трубы по всей длине: увеличение диаметра не компенсирует отсутствие уклона.

Мансарде также необходим воздухообмен, особенно если она используется для сна или регулярно получает тёплый влажный воздух с первого этажа. Дверь парной и лестничный проём не должны становиться единственным способом проветривания верхнего уровня.

Двускатная крыша и утепление мансарды

Стропильная система выполняется из бруса сечением 150х50 мм либо из бревна диаметром 15 см. Для обрешётки применяется обрезная доска 150х25 мм. В базовой комплектации крыша покрывается рубероидом.

Если рубероид используется как временная кровля, постоянный материал желательно определить до окончательного расчёта конструкции. Металлочерепица, профилированный лист, гибкая черепица и другие покрытия различаются по массе, требованиям к обрешётке и устройству основания.

Шаг стропил и способы усиления рассчитывают с учётом пролётов, снеговой и ветровой нагрузки, расположения лестничного проёма, окон, дымохода и массы постоянного кровельного покрытия. Увеличение сечения одного элемента не компенсирует слабые соединения или недостаточную жёсткость всей системы.

Для эксплуатации мансарды в холодное время года скаты крыши необходимо утеплить. Толщину утеплителя определяют с учётом климатических условий и требуемого режима использования. Со стороны помещения устраивают герметичный пароизоляционный слой, а со стороны кровли — гидроветрозащиту и вентиляционный канал.

Воздух в подкровельном зазоре должен проходить от карнизной зоны к верхней части крыши и удалять поступающую влагу. Если этот канал перекрыт утеплителем или конструктивными элементами, влага может накапливаться в теплоизоляции и деревянных деталях.

Постоянное кровельное покрытие, утепление, пароизоляция, гидроветрозащитная мембрана, водосточная система, снегозадержатели и окончательное оформление свесов согласовываются отдельно.

Основание и подготовка участка

Половые лаги и потолочные балки изготавливаются из бревна. В комплект входят фундаментные блоки размером 20х20х40 см, цемент и гвозди. Возможность установки двухуровневого сруба на блочное основание определяется характеристиками грунта, рельефом, уровнем грунтовых вод, глубиной промерзания и полной расчётной массой конструкции.

Опоры размещают под наружными стенами, внутренней пятой стеной и другими участками повышенной нагрузки. Дополнительно учитывают положение лестницы и печной зоны. Для тяжёлого печного оборудования может потребоваться самостоятельное основание.

Неравномерное перемещение опор способно привести к перекосу венцов, изменению геометрии оконных и дверных проёмов, деформации перекрытия и нарушению положения стропильной системы. Поэтому основание рассматривают как единую систему, передающую нагрузку от сруба на грунт.

Между фундаментными блоками и нижними деревянными элементами предусматривают гидроизоляцию. Вокруг строения организуют отвод дождевой и талой воды, а подпольное пространство оставляют проветриваемым.

До доставки необходимо подготовить подъезд для грузового транспорта, место разгрузки и рабочую площадку. Фактические наружные размеры будут больше внутреннего контура 5х5 м. Для сборки также требуется свободное пространство, позволяющее перемещать длинномерные брёвна.

Цена сруба бани 5х5 с мансардой

Цена сруба бани 5х5 с мансардой начинается от 340 000 рублей. В базовую комплектацию входят наружные стены и внутренняя пятая стена, половые лаги, потолочные балки, стропила, обрешётка, рубероидное покрытие, фундаментные блоки, межвенцовое утепление, антисептическая обработка, доставка и установка.

Печь, дымоход, лестница, окна и двери, постоянное кровельное покрытие, утепление мансарды, инженерные коммуникации, чистовые полы, потолки, лёгкие перегородки и окончательная отделка в представленном перечне не детализированы. Их наличие, конструктивное исполнение и стоимость согласовываются отдельно.

Окончательная цена зависит от планировки обоих уровней, конструкции лестницы, положения пятой стены, количества и размеров проёмов, устройства печной зоны, типа основания, кровельного материала, адреса доставки и условий монтажа. После согласования проекта Сруб-Завод подготовит итоговый расчёт изготовления, доставки и сборки сруба.
