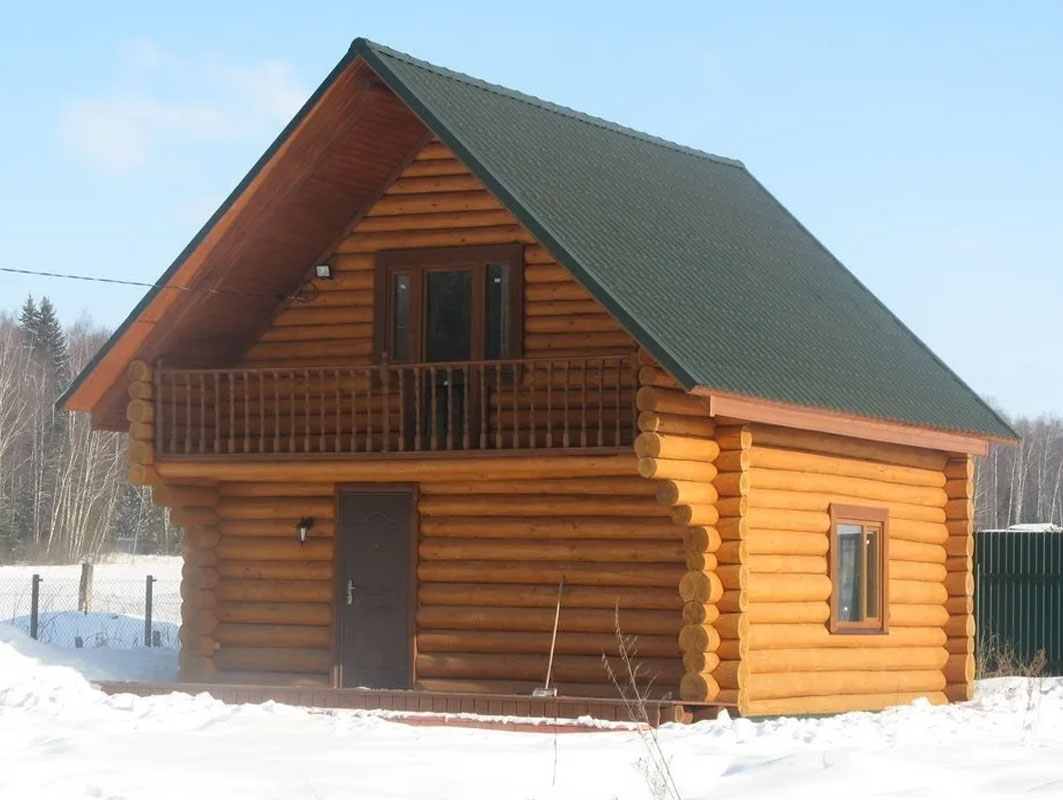

Сруб бани 5х6 с мансардой из бревна

Сруб бани 5х6 с мансардой из бревна предоставляет два функциональных уровня без увеличения площади застройки вторым наземным контуром. Размер 5х6 м указан по внутреннему контуру первого этажа, площадь которого составляет 30 м². Фактические наружные габариты строения будут больше за счёт диаметра брёвен, угловых соединений и выпусков.

Расчётная площадь мансардного уровня по полу составляет 21 м². Суммарная площадь двух уровней — 51 м², однако эти значения нельзя напрямую приравнивать к полностью свободной полезной площади. На первом этаже часть пространства займут внутренняя стена, перегородки, печь и лестница, а на мансарде удобство использования зависит от высоты под скатами.

Прямоугольный внутренний контур 5х6 м позволяет разместить парную, моечную, комнату отдыха, входную зону и лестницу. Мансарду можно использовать как сезонную спальню, дополнительную комнату отдыха или помещение для хранения. Терраса проектом не предусмотрена, поэтому весь контур первого этажа относится к закрытой части бани.

Планировка первого этажа площадью 30 м²

Соотношение сторон 5х6 м позволяет применять несколько схем планировки. Банный блок можно расположить вдоль одной из наружных стен, оставив остальную часть этажа под комнату отдыха и лестницу. Другой вариант предусматривает разделение этажа внутренней бревенчатой стеной на два основных блока с последующим устройством дополнительных лёгких перегородок.

Площадь 30 м² рассчитана по внутреннему контуру наружных стен. При этом фактически свободное пространство будет меньше: его часть займут пятая стена, перегородки, печь, защитные экраны, лестничный марш и отделочные конструкции.

В парной дополнительно учитывают толщину теплоизоляции, пароизоляции, вентиляционного зазора и внутренней обшивки. Поэтому оборудование и полки необходимо расставлять по чистовым размерам помещения, а не только по его номинальной площади.

До запуска сруба в производство рекомендуется определить:

• размеры парной, моечной, комнаты отдыха и входной зоны;
• положение внутренней пятой стены;
• количество и конструкцию дополнительных перегородок;
• место установки печи и направление загрузки топлива;
• необходимость отдельного основания под печь;
• маршрут прохождения дымохода через перекрытие и крышу;
• тип лестницы и размеры межэтажного проёма;
• расположение оконных и дверных проёмов;
• направление открывания дверей и безопасные проходы возле печи;
• схему вентиляции парной, моечной и мансарды;
• точки ввода воды, электропитания и отвода стоков.

Внутренняя бревенчатая стена

Пятая стена изготавливается из бревна и протёсывается с обеих сторон в лафет. Она может одновременно разделять помещения и служить опорой для потолочных балок. Под такой стеной предусматривается соответствующая линия фундаментных опор.

Положение пятой стены согласовывают вместе с расположением печи, лестничного проёма и помещений первого этажа. Её перенос изменяет пролёты балок и схему передачи нагрузки. Нагрузка, как и энергия в физической системе, не исчезает после удаления опоры, а перераспределяется между оставшимися элементами.

Внутренние стороны наружных стен протёсываются в полулафет с шипом. Такая обработка уменьшает выступ круглой части брёвен внутрь помещений и упрощает установку полков, лавок, мебели, перегородок и инженерного оборудования.

Дополнительные лёгкие перегородки можно использовать для формирования тамбура, санузла или отдельных зон банного блока. Их крепление должно учитывать усадку сруба. Вертикальные стойки нельзя жёстко устанавливать между полом и потолком без компенсационных узлов.

Особенности мансарды площадью 21 м²

Расчётная площадь пола мансарды составляет 21 м². Верхний уровень можно оставить единым пространством либо разделить на несколько компактных зон. Возможность такого разделения зависит от расположения лестницы, дымохода, окон и несущих элементов крыши.

При обычной двускатной крыше высота помещения уменьшается по направлению от центральной продольной оси к боковым скатам. Поэтому площадь 21 м² не следует приравнивать к полноценному второму этажу с одинаковой высотой по всему периметру.

Центральную часть мансарды рационально использовать для прохода и размещения высокой мебели. Боковые участки с меньшей высотой подходят для кроватей, тумб, низких шкафов и систем хранения.

Часть площади займёт лестничный проём. Дополнительные ограничения могут создать дымоход, стойки и другие элементы стропильной системы. Для разработки планировки необходимо учитывать не только площадь пола, но и высоту помещения в разных точках поперечного сечения.

Назначение мансарды следует определить заранее. Для сезонной спальни достаточно одного состава ограждающих конструкций, тогда как для круглогодичного использования потребуется полноценное утепление скатов, герметичная пароизоляция, гидроветрозащита и непрерывный вентиляционный зазор под кровлей.

Лестница и межэтажный проём

Лестницу проектируют одновременно с планировкой первого этажа и мансарды. Необходимо проверить ширину марша, угол подъёма, высоту ступеней, размер площадки и наличие достаточного пространства над головой.

Слишком крутая лестница экономит площадь комнаты отдыха, но снижает удобство и безопасность. Особенно это заметно при спуске после банных процедур. Более пологий марш комфортнее, однако занимает больше пространства на первом этаже.

Выход на мансарду размещают ближе к зоне достаточной высоты. Если верхняя часть марша окажется непосредственно под низким участком ската, подняться в полный рост будет невозможно даже при правильно рассчитанных ступенях.

Проём предусматривают до монтажа потолочных балок и при необходимости обрамляют усиленными элементами. Произвольно вырезать часть уже установленной балки нельзя: это нарушит несущую схему и увеличит нагрузку на соседние участки перекрытия.

Стойки лестницы и ограждений крепят с учётом усадки бревенчатых стен. Жёсткое соединение конструкций первого и второго уровней может препятствовать естественному уменьшению высоты сруба.

Стены из соснового бревна диаметром от 24 см

Сруб изготавливается из соснового бревна диаметром от 24 см. Это минимальное заявленное значение, а фактический размер лесоматериала уточняется при оформлении заказа.

Диаметр брёвен влияет на массу конструкции, тепловую инерцию стен, размеры угловых соединений и фактические наружные габариты здания. Поскольку размер 5х6 м указан по внутреннему контуру, толщина стен не уменьшает заявленные 30 м², но увеличивает пятно застройки.

Между венцами укладывается мох или пакля. Межвенцовое уплотнение заполняет локальные неровности в пазах, однако не способно компенсировать неточности изготовления. Герметичность стены зависит от качества продольных пазов, угловой рубки и плотности посадки брёвен.

При производстве могут применяться брёвна длиной до 14 м. Использование длинномерного материала позволяет уменьшить количество соединений на протяжённых участках, но предъявляет дополнительные требования к подъезду, месту разгрузки и рабочей площадке.

Усадка деревянной конструкции

После сборки древесина постепенно высыхает, вследствие чего бревенчатые стены уменьшаются по высоте. Скорость и величина усадки зависят от первоначальной влажности лесоматериала, сезона строительства, условий проветривания и режима отопления.

Окна и двери устанавливают в обсадные конструкции с компенсационными зазорами над проёмами. Обсада позволяет венцам перемещаться по вертикали, не передавая давление на оконные и дверные блоки.

Лестничные стойки, перегородки, печные экраны, инженерные коммуникации и элементы отделки также не должны препятствовать усадке. Жёстко установленная вертикальная деталь может остановить движение отдельных венцов и вызвать образование щелей.

В комплектацию входит антисептическая обработка от плесени и насекомых. Первичная защита действует на начальном этапе и не заменяет последующую обработку торцов, нижних венцов и наружных поверхностей.

Высота помещений и банная печь

Высота первого этажа от пола до потолка составляет 2,10–2,15 м. После устройства чистового пола и отделки потолка фактическая высота может уменьшиться. Это учитывают при выборе печи, размещении верхнего полка и проверке противопожарных расстояний.

Мощность печи подбирают по фактическому объёму парной. Дополнительно учитывают наличие стеклянной двери, неутеплённых поверхностей, материал внутренней отделки и требуемую скорость прогрева.

Избыточный запас мощности не всегда улучшает режим эксплуатации. Воздух может нагреться быстрее, чем стены и камни накопят необходимое количество тепла. В результате температура будет высокой, но прогрев парной окажется неравномерным.

Для тяжёлой печи может потребоваться отдельное основание, не передающее нагрузку на обычные половые лаги. Его расположение определяют до устройства пола и внутренних перегородок.

Направление топки выбирают с учётом планировки. Загрузка из комнаты отдыха упрощает обслуживание, но требует устройства защищённой печной зоны. Вывод топочного канала в тамбур помогает уменьшить количество древесного мусора в основном помещении.

Дымоход и противопожарные узлы

Маршрут дымохода согласовывают с потолочными балками, планировкой мансарды и стропильной системой. Труба не должна пересекать несущие элементы. Вырезать балку или стропило для прохождения дымохода без отдельного расчёта нельзя.

В местах прохождения трубы через перекрытие и кровлю предусматривают противопожарные разделки и безопасные расстояния до древесины. Конкретные размеры определяются требованиями производителей печи и дымоходной системы.

На мансарде дымоход не следует размещать в центральной проходной зоне или непосредственно возле лестничного выхода. Одновременно необходимо сохранить доступ для осмотра и обслуживания соединений.

Вентиляция и отвод воды

В парной предусматривают организованный приток и удаление воздуха. Положение вентиляционных отверстий связывают с размещением печи, полков и направлением движения нагретого воздуха.

Моечное отделение нуждается в эффективном удалении влаги после использования. Застой влажного воздуха увеличивает время высыхания древесины и создаёт условия для появления плесени возле нижних венцов, под полом и в углах помещения.

Пол формируют с уклоном к точке сбора воды. Если поверхность имеет обратные уклоны, одного сливного отверстия будет недостаточно: вода останется в застойных участках.

Сливной трубопровод располагают с учётом направления лаг, пятой стены и фундаментных опор. Для самотёчного отвода стоков требуется непрерывный уклон трубы на всём маршруте.

Подпольное пространство должно проветриваться. Воду необходимо отводить от лаг, нижних венцов и фундаментных блоков, не допуская постоянного увлажнения грунта под зданием.

Конструкция двускатной крыши

Стропила выполняются из бруса сечением 150х50 мм либо из бревна диаметром 15 см. Для обрешётки применяется обрезная доска 150х25 мм. В базовой комплектации крыша покрывается рубероидом.

Шаг стропил, способы соединения и необходимость усиления определяются с учётом пролётов, снеговых и ветровых нагрузок, расположения лестничного проёма, дымохода и выбранного постоянного кровельного покрытия.

Если рубероид применяется как временная кровля, окончательный материал желательно определить до расчёта стропильной системы и обрешётки. Металлочерепица, профилированный лист, гибкая черепица и другие покрытия отличаются по массе и требованиям к основанию.

Для регулярного использования мансарды потребуется утепление скатов, пароизоляция со стороны помещения, гидроветрозащита и вентиляционный зазор под кровлей. Воздушный канал должен обеспечивать движение воздуха от карнизной части к верхней зоне крыши.

Особое внимание уделяют пароизоляции над парной и моечной. Нагретый влажный воздух поднимается вверх и при нарушении герметичности проникает в утеплитель. После охлаждения образуется конденсат, который снижает эффективность теплоизоляции и увлажняет деревянные элементы.

Постоянная кровля, утепление, пароизоляция, гидроветрозащита, водосточная система, снегозадержатели и окончательное оформление свесов согласовываются отдельно.

Основание сруба и подготовка участка

Половые лаги и потолочные балки изготавливаются из бревна. В комплект входят фундаментные блоки размером 20х20х40 см, цемент и гвозди.

Возможность установки двухуровневого сруба на блочное основание определяется характеристиками грунта, рельефом участка, уровнем грунтовых вод, глубиной промерзания и полной расчётной массой строения.

Опоры располагают под наружными стенами, внутренней пятой стеной и другими участками повышенной нагрузки. Для тяжёлой печи может потребоваться самостоятельное основание.

Неравномерная осадка опор способна привести к перекосу венцов, изменению геометрии проёмов, деформации перекрытия и нарушению работы лестницы. Все опорные линии должны воспринимать нагрузку как единая конструктивная система.

Между фундаментными блоками и нижними деревянными элементами предусматривают гидроизоляцию. Вокруг здания организуют отвод дождевой и талой воды, а подпольное пространство оставляют проветриваемым.

До доставки необходимо подготовить подъезд для грузового транспорта, место разгрузки и рабочую площадку. Наружные размеры строения будут больше внутреннего контура 5х6 м. Дополнительное свободное пространство потребуется для складирования и перемещения длинномерных брёвен.

Цена сруба бани 5х6 с мансардой

Цена сруба бани 5х6 с мансардой начинается от 390 000 рублей. В базовую комплектацию входят наружные стены и внутренняя пятая стена, половые лаги, потолочные балки, стропильная система, обрешётка, рубероидное покрытие, фундаментные блоки, межвенцовое утепление, антисептическая обработка, доставка и установка.

Печь, дымоход, лестница, окна и двери, постоянное кровельное покрытие, утепление мансарды, пароизоляция, инженерные коммуникации, чистовые полы и потолки, лёгкие перегородки, водосточная система и окончательная отделка в базовом перечне не детализированы. Их наличие, конструктивное исполнение и стоимость согласовываются отдельно.

Окончательная цена зависит от планировки обоих уровней, положения пятой стены, конструкции лестницы, количества и размеров проёмов, устройства печной зоны, типа основания, выбранной кровли, адреса доставки и условий монтажа. После согласования проекта Сруб-Завод подготовит итоговый расчёт изготовления, доставки и сборки сруба.
