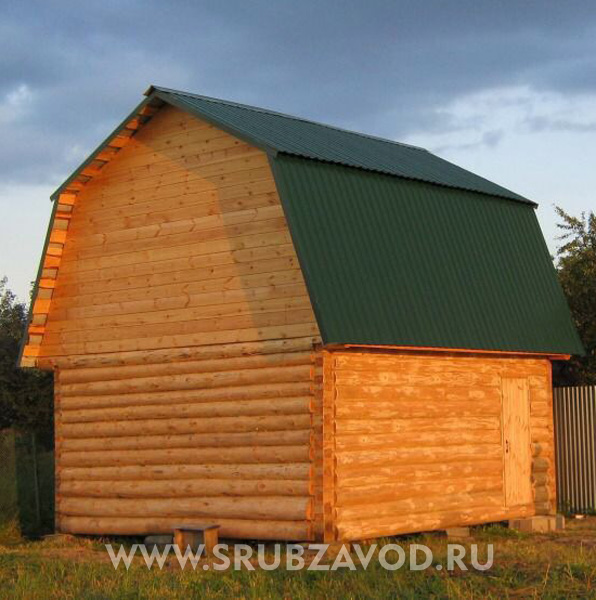

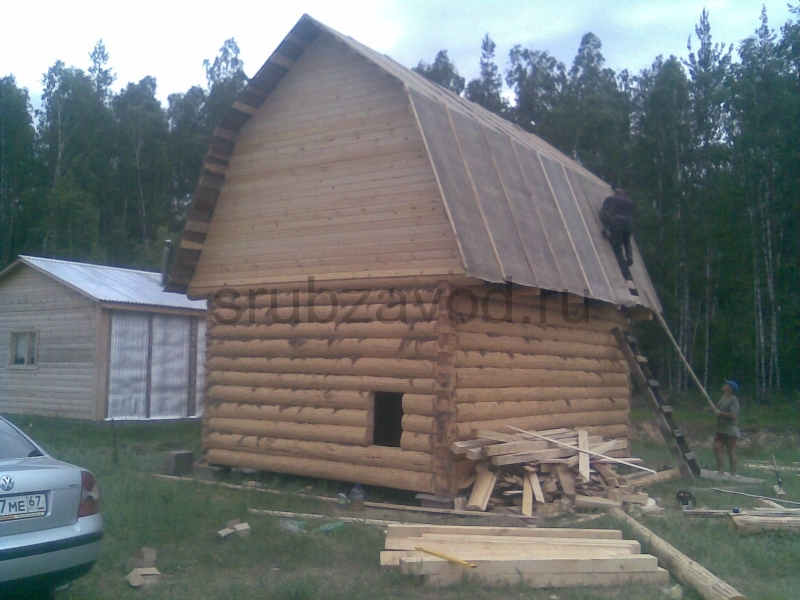

Сруб бани 3х5 с ломаной крышей из бревна

Сруб бани 3х5 с ломаной крышей подходит для узкого участка, на котором требуется разместить банные помещения и дополнительную комнату без увеличения площади застройки. Размер первого этажа по внутреннему контуру составляет 3х5 м, площадь — 15 м². Площадь мансарды по внутренним размерам — 13,5 м². За счёт ломаной формы крыши второй уровень получает более высокие боковые зоны и используется эффективнее, чем мансарда под прямыми двускатными скатами.

Свободная планировка позволяет распределить первый этаж между парной, моечной, комнатой отдыха и входной зоной. Мансарду можно использовать как спальню, гостевую комнату или дополнительное место отдыха. Терраса конструкцией не предусмотрена, поэтому весь внутренний контур 3х5 м относится к закрытой части здания.

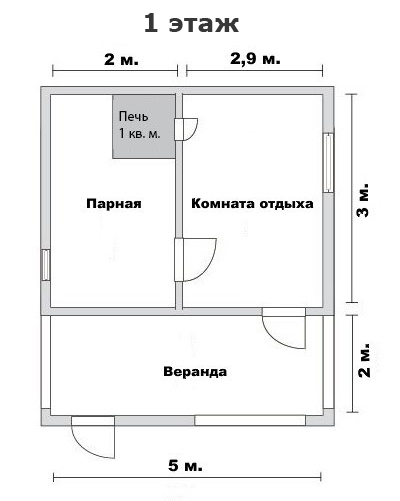

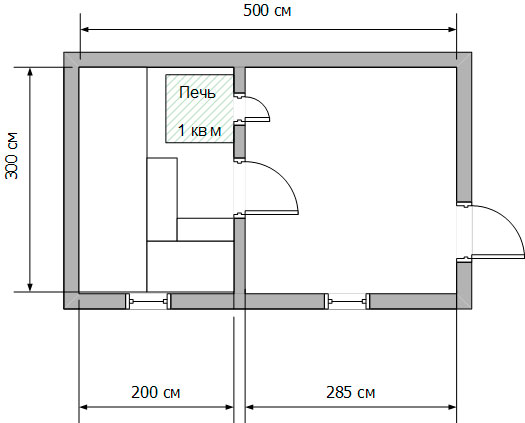

Планировка первого этажа площадью 15 м²

При внутренней ширине сруба 3 м особенно важно заранее определить последовательность помещений и направление открывания дверей. Один из возможных вариантов — расположить вдоль продольной оси небольшую комнату отдыха, моечную и парную. Лестницу на мансарду можно установить у стены в комнате отдыха либо использовать компактную поворотную конструкцию.

Площадь 15 м² рассчитана по внутреннему контуру наружных стен. Внутреннее пространство частично займут бревенчатая пятая стена, перегородки и лестница. Дополнительное утепление и обшивка парной также уменьшают её чистовые размеры на толщину каркаса, теплоизоляции, пароизоляционного слоя, вентиляционного зазора и вагонки.

Внутренняя пятая стена выполняется из бревна и протёсывается с двух сторон в лафет. Она разделяет помещения и может служить опорой для потолочных балок. Её положение необходимо согласовать с лестничным проёмом, печью, дымоходом и планировкой мансарды.

До начала изготовления сруба рекомендуется определить:

• размеры парной, моечной и комнаты отдыха;
• положение пятой стены и лёгких перегородок;
• модель печи и сторону загрузки топлива;
• место установки лестницы и размеры проёма;
• маршрут прохождения дымохода;
• количество и размеры окон и дверей;
• схему приточной и вытяжной вентиляции;
• точки ввода воды, электричества и отвода стоков.

Мансарда площадью 13,5 м²

Площадь мансарды по внутренним размерам составляет 13,5 м² — около 90% внутренней площади первого этажа. Такое соотношение обеспечивается ломаной крышей: нижние части скатов имеют увеличенный уклон и меньше ограничивают пространство по краям второго уровня.

Площадь пола не равна полностью полезной площади помещения. Практическое использование мансарды зависит от высоты вертикальных участков стен, положения изломов скатов, стоек и других элементов стропильной системы. Перед выбором мебели желательно подготовить поперечный разрез с несколькими отметками высоты.

В центральной части можно оставить проход, а вдоль скатов разместить кровать, тумбы или невысокие системы хранения. При внутренней ширине строения 3 м делить мансарду на несколько отдельных комнат обычно нецелесообразно: перегородки и двери сократят свободное пространство и усложнят движение.

Лестничный проём предусматривают до установки перекрытия и обрамляют усиленными балками. Произвольное вырезание готовой несущей балки недопустимо: нагрузка, как и энергия в физической системе, не исчезает, а перераспределяется между соседними элементами и увеличивает их прогиб.

Для круглогодичного использования мансарды потребуется утепление скатов, внутренняя пароизоляция, наружная ветрозащита и вентиляционный зазор под кровлей. Над парной герметичность пароизоляционного контура особенно важна: тёплый влажный воздух поднимается вверх и при попадании в холодные слои крыши образует конденсат.

Стены из соснового бревна

Сруб изготавливается из соснового бревна диаметром от 24 см. Фактический диаметр лесоматериала уточняется при оформлении заказа. Поскольку размер 3х5 м указан по внутреннему контуру, изменение диаметра брёвен не должно уменьшать заявленные внутренние габариты помещений, но повлияет на наружные размеры, массу конструкции, ширину межвенцового паза и геометрию угловых соединений.

Стены со стороны помещений протёсываются в полулафет с шипом. Такая обработка уменьшает выступ круглой части бревна внутрь и упрощает установку полков, перегородок, лестницы и оборудования. Пятая стена протёсывается с обеих сторон, поэтому занимает меньше полезного пространства в смежных помещениях.

Между венцами укладывается мох или пакля. Межвенцовый материал заполняет небольшие неровности соединений, однако герметичность зависит от всей конструкции стены: точности продольных пазов, качества угловой рубки и плотности посадки каждого венца.

После сборки сосновая древесина постепенно высыхает, вследствие чего стены уменьшаются по высоте. Оконные и дверные блоки устанавливают в обсаду с компенсационными зазорами. Лестницы, перегородки и элементы отделки крепят с учётом усадки, чтобы неподвижные детали не препятствовали естественному перемещению венцов.

Высота помещений и размещение печи

Высота от пола до потолка составляет 2,10–2,15 м. После устройства чистового пола и отделки потолка фактическая высота несколько уменьшится. Этот параметр необходимо учитывать при расположении полков, выборе банной печи и проверке противопожарных расстояний.

Модель печи желательно подобрать до утверждения планировки. Для тяжёлого оборудования может потребоваться отдельное основание, не связанное с половыми лагами. При компактной ширине здания положение топки особенно существенно: загрузка со стороны комнаты отдыха упрощает обслуживание, а топочный канал из тамбура уменьшает количество древесного мусора в основном помещении.

В моечной предусматривают уклон пола и организованный отвод воды. Слив следует согласовать с положением лаг, пятой стены и выпускного трубопровода. Вода движется по перепаду высот, поэтому увеличение диаметра сливного отверстия не устранит застой в локальных понижениях пола.

Парная, моечная, комната отдыха и мансарда нуждаются в согласованной вентиляции. После использования бани необходимо обеспечить просушивание помещений, подпольного пространства и деревянных конструкций. При этом приточные отверстия располагают так, чтобы холодный воздух не поступал непосредственно в зону полков.

Конструкция ломаной крыши

Стропильная система выполняется из бруса сечением 150х50 мм либо из бревна диаметром 15 см. Для обрешётки применяется обрезная доска 150х25 мм. В базовой комплектации крыша покрывается рубероидом, обеспечивающим первоначальную защиту конструкции от атмосферных осадков.

Ломаная крыша имеет больше соединительных узлов, чем обычная двускатная. В местах изменения уклона элементы должны сохранять жёсткость и передавать снеговые и ветровые нагрузки без изменения геометрии скатов. Шаг стропил, способы усиления и допустимая масса постоянной кровли определяются с учётом района строительства.

Рубероид является базовым покрытием. Постоянную кровлю, утепление, пароизоляцию, гидроветрозащиту, водостоки, снегозадержатели и оформление свесов согласовывают отдельно. Под кровельным покрытием предусматривают вентиляционный зазор с движением воздуха на прямых участках и в местах излома скатов.

Дымоход размещают между потолочными балками и стропильными элементами. Несущие детали нельзя вырезать без отдельного усиления. В местах прохождения трубы через деревянное перекрытие и крышу выполняются противопожарные разделки в соответствии с требованиями производителя печи.

Основание и подготовка участка

В комплектацию входят фундаментные блоки размером 20х20х40 см, цемент и гвозди. Половые лаги и потолочные балки изготавливаются из бревна. Возможность установки двухуровневого сруба на блоки определяется по характеристикам грунта, рельефу, глубине промерзания и уровню грунтовых вод.

Опоры должны воспринимать нагрузку от наружных стен, пятой стены, перекрытия, лестницы и печи. Неравномерная осадка основания может вызвать перекос венцов, изменение геометрии проёмов и нарушение работы дверей. Между блоками и нижним венцом предусматривают гидроизоляцию, а от здания организуют отвод дождевой и талой воды.

Перед доставкой необходимо подготовить подъезд для грузового транспорта, площадку для разгрузки и свободную рабочую зону с учётом фактических наружных габаритов сруба. Они будут больше внутренних размеров 3х5 м за счёт толщины стен, конструкции угловых соединений и выпусков брёвен. Следует учитывать возможность перемещения длинномерных элементов: при изготовлении сруба могут использоваться брёвна длиной до 14 м.

Цена сруба бани 3х5 с ломаной крышей

Цена сруба бани 3х5 с ломаной крышей начинается от 213 000 рублей. В заявленную комплектацию входят бревенчатые стены и пятая стена, половые лаги, потолочные балки, стропильная система, обрешётка, рубероидное покрытие, фундаментные блоки, межвенцовое утепление, антисептическая обработка, доставка и установка.

Печь, дымоход, лестница, окна, двери, постоянное кровельное покрытие, инженерные коммуникации, утепление крыши, чистовые полы, потолки и отделка мансарды в представленном перечне не указаны. Необходимость, исполнение и стоимость этих элементов следует согласовать до заключения договора.

Окончательная цена зависит от планировки обоих этажей, количества проёмов, конструкции лестницы, выбранного основания и кровельного материала, адреса доставки и условий монтажа. После утверждения параметров проекта Сруб-Завод подготовит итоговый расчёт изготовления, доставки и сборки сруба.
