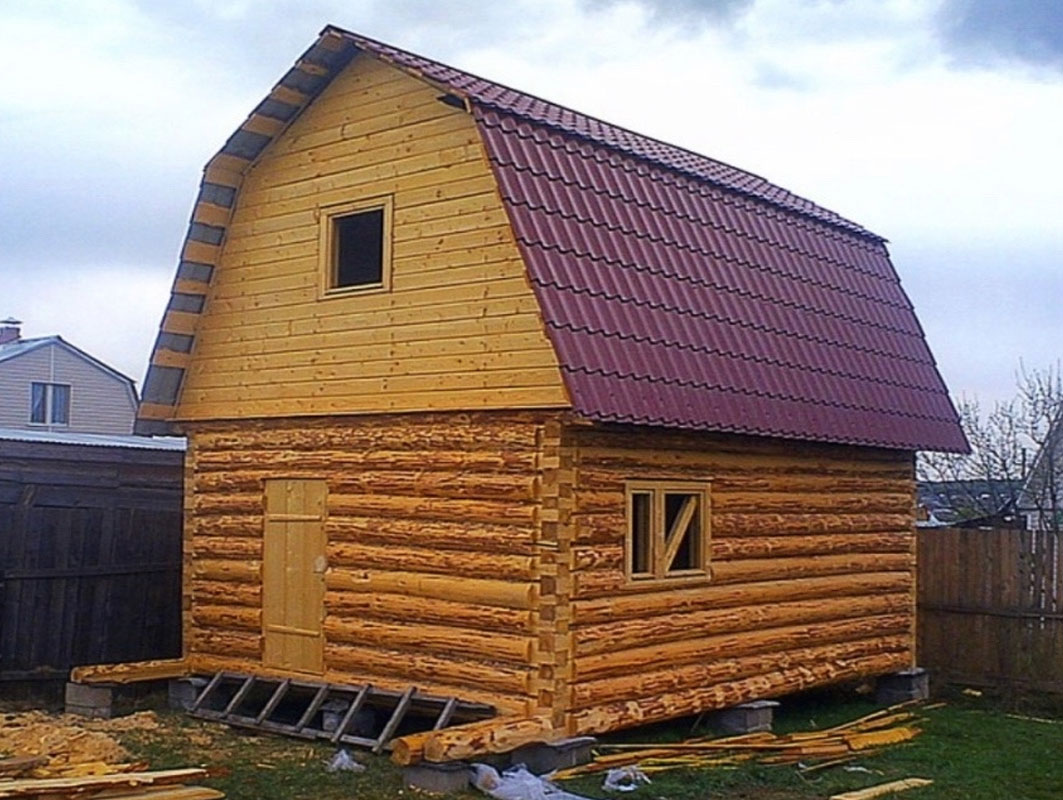

Сруб бани 4х4 с ломаной крышей из бревна

Сруб бани 4х4 с ломаной крышей представляет собой компактное двухуровневое строение с одинаковой длиной стен по внутреннему контуру. Площадь первого этажа по внутреннему контуру составляет 16 м², площадь мансарды — 14,4 м². Квадратная форма упрощает распределение помещений, а ломаная крыша позволяет получить дополнительную комнату без увеличения площади застройки.

Свободная планировка допускает размещение парной, моечной, комнаты отдыха и лестницы с учётом индивидуального сценария эксплуатации. Мансарду можно использовать как спальню, гостевую комнату или дополнительную зону отдыха. Терраса проектом не предусмотрена, поэтому весь внутренний контур 4х4 м относится к закрытой части здания.

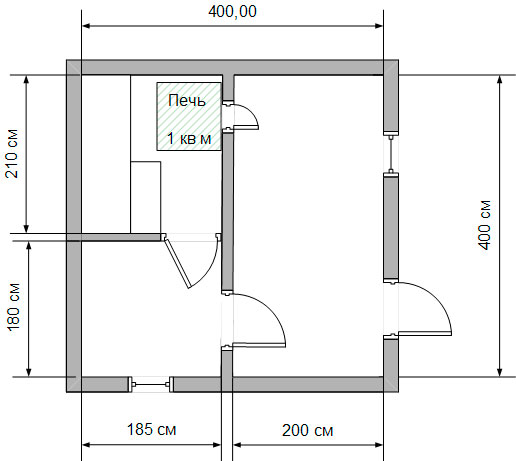

Планировка первого этажа площадью 16 м²

Квадратный контур позволяет применять несколько вариантов планировки. Парную и моечную можно расположить вдоль одной стены, а оставшуюся часть отвести под комнату отдыха и лестницу. Другой вариант — разделить этаж внутренней пятой стеной на две основные зоны, а затем сформировать помещения лёгкими перегородками.

Площадь 16 м² рассчитана по внутреннему контуру сруба. Фактическая полезная площадь помещений будет меньше из-за пятой стены, перегородок и лестничного проёма. В парной дополнительное пространство займут утеплитель, пароизоляция, вентиляционный зазор и внутренняя обшивка.

Внутренняя пятая стена изготавливается из бревна и протёсывается с обеих сторон в лафет. Она может разделять парную и моечную либо отделять банный блок от комнаты отдыха. Помимо планировочной функции, такая стена способна воспринимать нагрузку от потолочных балок, поэтому её положение необходимо определить до изготовления сруба.

При размещении лестницы учитывают не только её площадь на первом этаже, но и размеры проёма в перекрытии. Выход на мансарду не должен приходиться на низкую часть ската. Для прямого марша потребуется больше свободного места, тогда как поворотная или забежная конструкция компактнее, но требует точного расчёта высоты и ширины ступеней.

До начала рубки рекомендуется определить:

• размеры парной, моечной и комнаты отдыха;
• положение пятой стены и ненесущих перегородок;
• модель печи и направление загрузки топлива;
• место установки лестницы и габариты проёма;
• маршрут прохождения дымохода;
• количество и размеры оконных и дверных проёмов;
• схему приточной и вытяжной вентиляции;
• точки ввода воды, электричества и отвода стоков.

Мансарда площадью 14,4 м²

Площадь мансарды составляет 14,4 м² — около 90% площади первого этажа по внутреннему контуру. Такое соотношение достигается за счёт ломаной крыши: нижние участки скатов имеют увеличенный уклон и меньше ограничивают высоту помещения возле боковых стен.

Фактическая полезная площадь зависит не только от площади пола, но и от высоты вертикальных участков стен, расположения изломов крыши, стоек и элементов стропильной системы. Для планирования мебели желательно подготовить поперечный разрез мансарды с отметками высоты в центральной и боковых частях.

При внутреннем контуре 4х4 м мансарду можно оставить единым помещением либо разделить на комнату и небольшую хозяйственную зону. Центральную часть рационально использовать для прохода, а кровати, тумбы и невысокие шкафы установить вдоль скатов.

Лестничный проём предусматривают до монтажа потолочных балок и обрамляют усиленными элементами. Вырезать готовую несущую балку без расчётного усиления нельзя: нагрузка, как и энергия в физической системе, не исчезает, а перераспределяется на соседние детали, увеличивая их прогиб.

Если мансарда будет использоваться в холодный период, потребуется утепление скатов, герметичная пароизоляция со стороны помещения, наружная гидроветрозащита и вентиляционный зазор под кровлей. Участок над парной требует особенно тщательной изоляции, поскольку тёплый влажный воздух поднимается вверх и при охлаждении образует конденсат.

Стены из соснового бревна

Сруб изготавливается из соснового бревна диаметром от 24 см. Фактический диаметр лесоматериала уточняется при согласовании заказа. Поскольку размеры 4х4 м указаны по внутреннему контуру, диаметр брёвен не уменьшает заявленные внутренние габариты, но влияет на наружные размеры здания, тепловую инерцию стен, ширину межвенцового паза и геометрию угловых соединений.

Со стороны помещений стены протёсываются в полулафет с шипом. Плоская внутренняя поверхность уменьшает выступ круглой части бревна и упрощает установку полков, перегородок, лестницы и банного оборудования. Пятая стена протёсывается с двух сторон, благодаря чему занимает меньше пространства между смежными помещениями.

Между венцами укладывается мох или пакля. Межвенцовый материал заполняет небольшие неровности соединений, однако герметичность стены определяется не только утеплителем. Существенное значение имеют точность продольного паза, качество угловой рубки и плотность посадки каждого венца.

После сборки сосновая древесина постепенно отдаёт влагу, а бревенчатые стены уменьшаются по высоте. Оконные и дверные блоки устанавливают в обсадные коробки с компенсационными зазорами. Лестницу, перегородки и элементы отделки крепят так, чтобы они не препятствовали естественной усадке сруба.

Антисептическая обработка защищает древесину от плесени и насекомых, но не заменяет конструктивную защиту. Нижние венцы необходимо изолировать от основания, помещения — регулярно просушивать, а дождевую воду — отводить от стен и фундамента.

Высота помещений и размещение банной печи

Высота от пола до потолка составляет 2,10–2,15 м. После монтажа чистового пола и отделки потолка фактическое расстояние несколько уменьшится. Это учитывают при расположении верхнего полка, выборе печи и проверке противопожарных расстояний до деревянных поверхностей.

Модель печи желательно выбрать до утверждения планировки. Её мощность подбирают по фактическому объёму парной с поправками на неутеплённые поверхности, стеклянную дверь и особенности дымохода. Чрезмерно мощная печь быстро нагреет воздух, но древесина и камни могут не успеть накопить необходимое количество тепла.

Для тяжёлого печного оборудования может потребоваться отдельное основание, не связанное с половыми лагами. Топочный канал можно вывести в комнату отдыха или входную зону. При выборе места учитывают удобство загрузки топлива, направление движения людей и возможность устройства защитных экранов.

Дымоход располагают с учётом потолочных балок и стропильной системы. Несущие элементы нельзя произвольно вырезать для прохождения трубы. В местах пересечения деревянного перекрытия и кровли выполняются противопожарные разделки в соответствии с требованиями производителя печи и дымохода.

В моечной предусматривают уклон пола и организованный отвод воды. Слив согласовывают с расположением лаг, пятой стены и фундаментных опор. Вода подчиняется силе тяжести: увеличение диаметра трубы не устранит застой, если в конструкции пола имеются обратные уклоны или локальные понижения.

Особенности ломаной крыши

Стропильная система выполняется из бруса сечением 150х50 мм либо из бревна диаметром 15 см. Для обрешётки применяется обрезная доска 150х25 мм. В базовой комплектации крыша покрывается рубероидом, который обеспечивает первоначальную защиту сруба от атмосферных осадков.

Ломаная крыша содержит больше соединений, чем обычная двускатная конструкция. Узлы изменения уклона должны передавать снеговые и ветровые нагрузки без раскрытия стыков и нарушения геометрии скатов. Шаг стропил, способы усиления и допустимую массу постоянного покрытия определяют с учётом климатического района строительства.

Рубероид является базовым кровельным материалом. Постоянное покрытие, утепление, пароизоляция, гидроветрозащита, водостоки, снегозадержатели и оформление свесов согласовываются отдельно. При устройстве утеплённой крыши необходимо сохранить непрерывный вентиляционный канал, включая зоны изменения угла скатов.

Кровельный материал выбирают до окончательного расчёта стропильной системы. Металлочерепица, профилированный лист, гибкая черепица и другие покрытия различаются по массе, требованиям к обрешётке и способу подготовки основания.

Основание и подготовка участка

В заявленную комплектацию входят фундаментные блоки размером 20х20х40 см, цемент и гвозди. Половые лаги и потолочные балки изготавливаются из бревна. Возможность установки двухуровневого сруба на блоки зависит от типа грунта, рельефа участка, глубины промерзания, уровня грунтовых вод и расчётной нагрузки.

Опоры должны воспринимать вес наружных стен, пятой стены, перекрытия, мансарды, лестницы и печной зоны. Неравномерная осадка основания может вызвать перекос венцов, изменение геометрии проёмов и нарушение работы дверей. Между фундаментными блоками и нижним венцом предусматривают гидроизоляционный слой.

Вокруг бани организуют отвод дождевой и талой воды. Подпольное пространство должно проветриваться, поскольку постоянная влажность ускоряет биологическое повреждение лаг и нижних венцов даже после антисептической обработки.

Перед доставкой необходимо обеспечить подъезд грузового транспорта, подготовить место для разгрузки и освободить рабочую зону с учётом фактических наружных размеров строения. Они будут больше внутреннего контура 4х4 м за счёт толщины стен, угловых соединений и выпусков брёвен. Следует учитывать перемещение длинномерных деталей: при изготовлении конструкции могут использоваться брёвна длиной до 14 м.

Цена сруба бани 4х4 с ломаной крышей

Цена сруба бани 4х4 с ломаной крышей начинается от 233 000 рублей. В заявленную комплектацию входят бревенчатые стены и внутренняя пятая стена, половые лаги, потолочные балки, стропильная система, обрешётка, рубероидное покрытие, фундаментные блоки, межвенцовое утепление, антисептическая обработка, доставка и установка.

Печь, дымоход, лестница, окна и двери, постоянное кровельное покрытие, инженерные коммуникации, утепление крыши, чистовые полы, потолки и внутренняя отделка мансарды в представленном перечне не указаны. Их состав, исполнение и стоимость необходимо уточнить до заключения договора.

Окончательная цена зависит от планировки обоих этажей, количества проёмов, конструкции лестницы, типа основания, выбранного кровельного материала, адреса доставки и условий монтажа. После согласования параметров проекта Сруб-Завод подготовит итоговый расчёт изготовления, доставки и сборки сруба.
