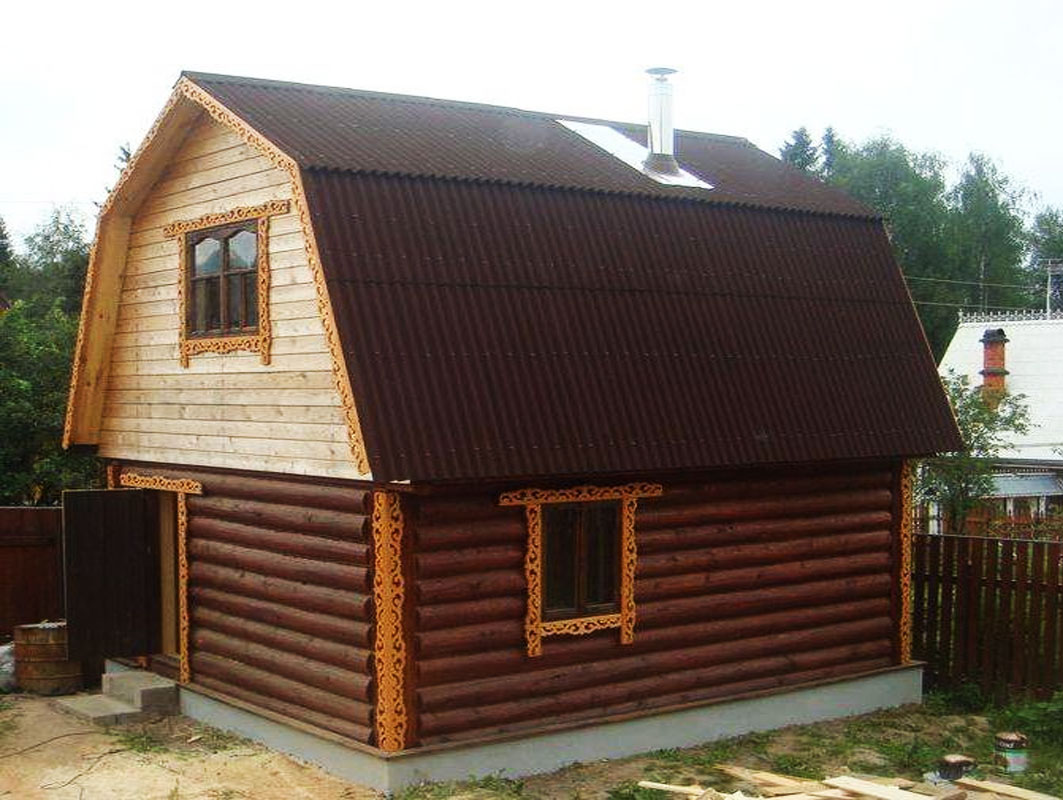

Сруб бани 4х5 с ломаной крышей из бревна

Сруб бани 4х5 с ломаной крышей рассчитан на размещение полноценного банного блока и просторной мансарды. Размер закрытой части по внутреннему контуру составляет 4х5 м, площадь первого этажа — 20 м². Прямоугольная форма позволяет удобнее распределить парную, моечную, комнату отдыха и лестницу, чем в квадратных проектах меньшего формата. Площадь мансардного этажа составляет 18 м².

Свободная планировка даёт возможность адаптировать внутреннее пространство под количество пользователей, выбранную печь и предполагаемый режим эксплуатации. Терраса в проекте не предусмотрена, поэтому весь внутренний контур 4х5 м относится к закрытой части здания.

Планировка первого этажа площадью 20 м²

Прямоугольный внутренний контур позволяет разделить первый этаж на банную и бытовую зоны. В одном из вариантов вдоль короткой стены размещают парную и моечную, а оставшуюся площадь отводят под комнату отдыха, лестницу и входную зону. Возможна и продольная схема, при которой помещения последовательно располагаются по длине здания.

Площадь 20 м² рассчитана по внутреннему контуру сруба. Фактическая полезная площадь отдельных помещений будет меньше из-за пятой стены, перегородок, лестницы и отделочных слоёв. В парной часть пространства дополнительно займут утепление, пароизоляция, вентиляционный зазор, внутренняя обшивка и защитные конструкции вокруг печи.

Внутренняя пятая стена выполняется из бревна и протёсывается с обеих сторон в лафет. Она может отделять парную и моечную от комнаты отдыха, а также служить опорой для потолочных балок. Её положение необходимо согласовать с планировкой мансарды, лестничным проёмом и конструкцией перекрытия.

Размер 4х5 м позволяет установить более удобную лестницу, чем в компактных срубах 3х4 или 4х4 м. Однако место для неё всё равно определяют до изготовления балок. Прямой марш занимает больше площади, но удобнее при регулярном использовании мансарды. Поворотная лестница компактнее, однако требует точного расчёта ступеней и высоты прохода.

До начала изготовления сруба рекомендуется определить:

• размеры парной, моечной и комнаты отдыха;
• положение пятой стены и лёгких перегородок;
• модель печи и направление загрузки топлива;
• место лестницы и размеры проёма в перекрытии;
• маршрут прохождения дымохода;
• количество и расположение окон и дверей;
• схему вентиляции банных помещений;
• точки ввода воды, электропитания и отвода стоков.

Мансарда площадью 18 м²

Площадь мансарды составляет 18 м² — около 90% площади первого этажа по внутреннему контуру. Такое соотношение достигается благодаря ломаной крыше: её нижние скаты расположены под большим углом и меньше ограничивают высоту помещения возле боковых стен.

На мансарде можно оборудовать спальню, гостевую комнату, игровую или дополнительную зону отдыха. Габарит 4х5 м позволяет оставить этаж единым помещением либо выделить небольшую изолированную комнату. Для расстановки мебели необходимо учитывать не только площадь пола, но и высоту под скатами.

Центральную часть этажа рационально сохранить для прохода и выхода лестницы. Кровати, тумбы, комоды и невысокие шкафы можно разместить вдоль боковых стен. Точное положение мебели определяют по поперечному разрезу крыши с указанием высоты в местах излома скатов.

Лестничный проём предусматривают при раскладке потолочных балок и обрамляют усиленными элементами. Вырезать несущую балку после сборки без перераспределения нагрузки нельзя: сила тяжести продолжит действовать, а нагрузка перейдёт на соседние детали, увеличивая их прогиб.

Для использования мансарды зимой необходимо утеплить скаты, смонтировать герметичную пароизоляцию со стороны помещения, наружную гидроветрозащиту и вентиляционный канал под кровельным покрытием. Особое внимание уделяют зоне над парной, где тёплый влажный воздух создаёт повышенную нагрузку на ограждающие конструкции.

Стены из соснового бревна

Сруб изготавливается из соснового бревна диаметром от 24 см. Конкретный диаметр лесоматериала уточняется при оформлении заказа. Поскольку размер 4х5 м указан по внутреннему контуру, толщина брёвен не уменьшает заявленные внутренние габариты, но влияет на наружные размеры здания, тепловую инерцию стен, ширину продольного паза и параметры угловых соединений.

Стены со стороны помещений протёсываются в полулафет с шипом. Такая обработка уменьшает выступ круглой части бревна внутрь здания и упрощает установку полков, перегородок, лестницы и инженерного оборудования. Пятая стена обрабатывается с двух сторон, поэтому занимает меньше места между соседними помещениями.

Между венцами прокладывается мох или пакля. Утеплитель компенсирует небольшие неровности древесины, однако герметичность стены зависит также от точности продольных пазов, качества угловой рубки и плотности посадки брёвен.

После сборки древесина постепенно высыхает, вследствие чего стены уменьшаются по высоте. Окна и двери устанавливают в обсадные коробки с усадочными зазорами. Лестницу, перегородки и отделочные материалы крепят таким образом, чтобы они не мешали естественному перемещению венцов.

Антисептическая обработка обеспечивает первоначальную защиту древесины от плесени и насекомых, но не заменяет конструктивные меры. Нижние венцы необходимо изолировать от основания, помещения — регулярно проветривать и просушивать, а дождевую воду — отводить от стен и фундамента.

Высота помещений и банная печь

Высота от пола до потолка составляет 2,10–2,15 м. После устройства чистового пола и отделки потолка фактическая высота несколько уменьшится. Этот запас учитывают при размещении верхнего полка, подборе печи и соблюдении противопожарных расстояний.

Мощность печи подбирают по реальному объёму парной, а не только по площади пола. Дополнительно учитывают неутеплённые поверхности, стеклянную дверь, материал внутренней отделки и особенности дымохода. Избыточная мощность не всегда полезна: воздух нагреется быстро, но стены и камни могут не успеть накопить тепло.

Для тяжёлой печи предусматривают отдельное основание. Топочный канал можно вывести в комнату отдыха или входную зону. Выбранное решение должно обеспечивать удобную загрузку топлива, свободный проход и возможность установки защитных экранов.

Дымоход располагают между потолочными балками и элементами стропильной системы. Несущие детали нельзя произвольно вырезать для пропуска трубы. В местах прохождения через деревянное перекрытие и кровлю устраивают противопожарные разделки по требованиям производителя печного оборудования.

В моечной формируют уклон пола и организованный слив. Положение трубопровода согласовывают с лагами, фундаментными опорами и пятой стеной. Вода движется под действием силы тяжести, поэтому даже труба большого диаметра не устранит застой при неправильных или обратных уклонах.

Конструкция ломаной крыши

Стропильная система изготавливается из бруса сечением 150х50 мм либо из бревна диаметром 15 см. Для обрешётки используется обрезная доска 150х25 мм. В базовой комплектации крыша покрывается рубероидом, защищающим сруб от осадков на первоначальном этапе эксплуатации.

Ломаная крыша содержит больше соединительных узлов, чем обычная двускатная. Места изменения угла скатов должны передавать снеговую и ветровую нагрузку без раскрытия стыков и деформации конструкции. Шаг стропил и способы усиления определяют с учётом климатического района и массы постоянного покрытия.

Рубероид входит в заявленную комплектацию. Постоянную кровлю, утеплитель, пароизоляцию, гидроветрозащиту, водосточную систему, снегозадержатели и оформление свесов согласовывают отдельно. При утеплении необходимо сохранить непрерывный вентиляционный канал, включая участки излома крыши.

Постоянный кровельный материал желательно выбрать до окончательного расчёта стропильной системы. Металлочерепица, профилированный лист, гибкая черепица и другие покрытия различаются по массе, требованиям к обрешётке и способу подготовки основания.

Основание и подготовка участка

В комплектацию входят фундаментные блоки размером 20х20х40 см, цемент и гвозди. Половые лаги и потолочные балки выполняются из бревна. Возможность применения блочного основания зависит от несущей способности грунта, рельефа, глубины промерзания, уровня грунтовых вод и расчётной массы здания.

Опоры устанавливают под наружными стенами, пятой стеной, печной зоной и участками повышенной нагрузки. Неравномерная осадка основания может привести к перекосу венцов, проёмов, лестницы и кровли. Между блоками и нижним венцом предусматривают гидроизоляцию, а вокруг здания организуют отвод дождевой и талой воды.

Перед доставкой необходимо обеспечить подъезд грузового транспорта, место для разгрузки и рабочую площадку с учётом фактических наружных размеров строения. Они будут больше внутреннего контура 4х5 м за счёт толщины стен, угловых соединений и выпусков брёвен. Следует учитывать возможность перемещения длинномерных элементов: при изготовлении конструкции применяются брёвна длиной до 14 м.

Цена сруба бани 4х5 с ломаной крышей

Цена сруба бани 4х5 с ломаной крышей начинается от 282 000 рублей. В заявленную комплектацию входят наружные стены и внутренняя пятая стена, половые лаги, потолочные балки, стропила, обрешётка, рубероидное покрытие, фундаментные блоки, межвенцовое утепление, антисептическая обработка, доставка и установка.

Печь, дымоход, лестница, окна и двери, постоянная кровля, инженерные коммуникации, утепление крыши, чистовые полы, потолки и отделка мансарды в представленном перечне не детализированы. Необходимость их включения, конструктивное исполнение и стоимость согласовываются отдельно.

Окончательная цена зависит от планировки этажей, количества проёмов, модели лестницы, конструкции основания, кровельного материала, адреса доставки и условий выполнения монтажных работ. После согласования проекта Сруб-Завод подготовит итоговый расчёт изготовления, доставки и сборки сруба.
