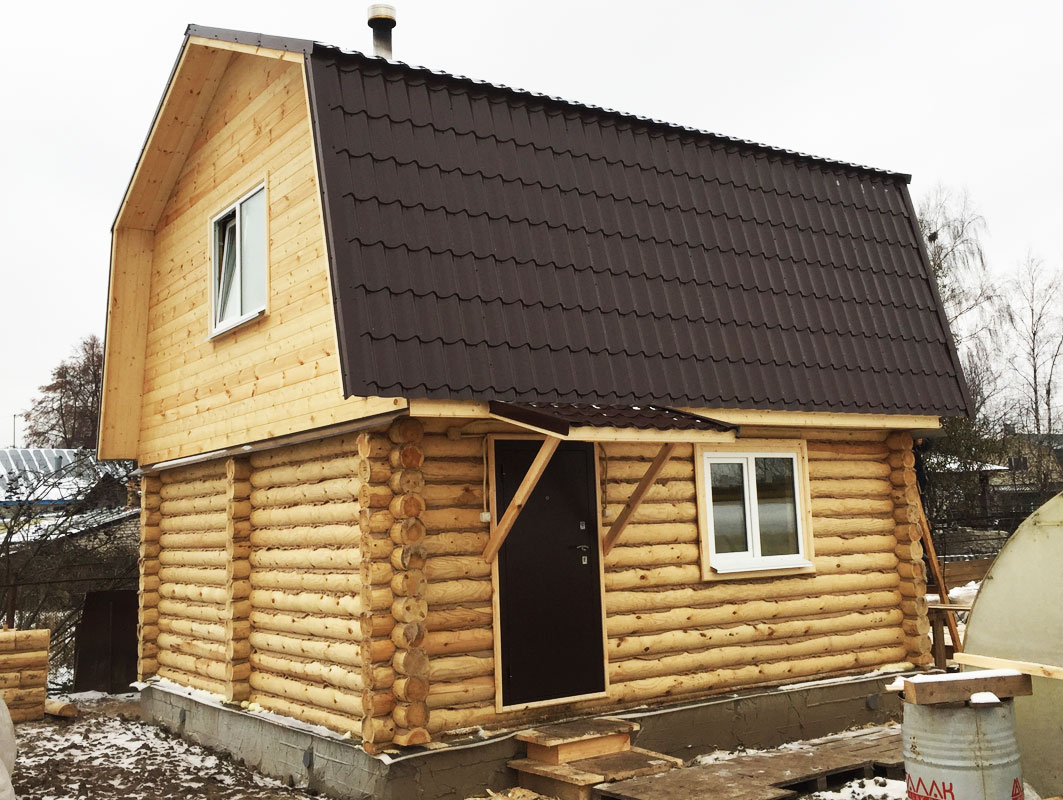

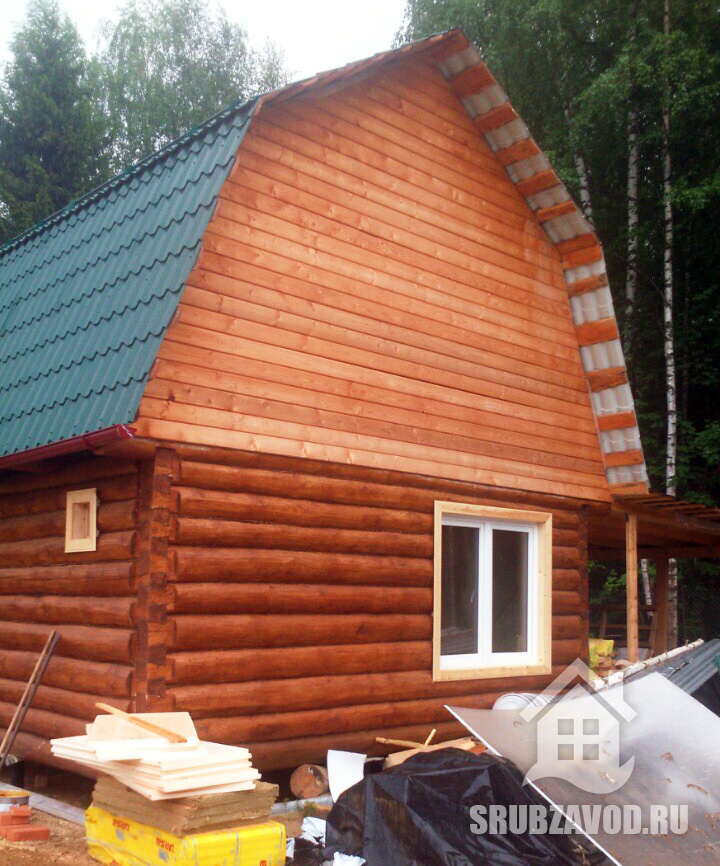

Сруб бани 5х6 с ломаной крышей из бревна

Сруб бани 5х6 с ломаной крышей рассчитан на размещение полноценного банного блока и просторной мансарды без увеличения площади застройки вторым наземным контуром. Размер 5х6 м указан по внутреннему контуру первого этажа, площадь которого составляет 30 м². Фактические наружные габариты строения будут больше за счёт диаметра брёвен, угловых соединений и выпусков.

Расчётная площадь мансардного уровня по полу составляет 27 м². Ломаная форма крыши позволяет получить более высокие боковые зоны, чем при обычных прямых скатах. Благодаря этому значительную часть второго этажа можно использовать для размещения мебели и свободного перемещения.

Терраса в конструкции не предусмотрена, поэтому весь внутренний контур 5х6 м относится к закрытой части здания. Планировка заранее не зафиксирована: до изготовления сруба можно определить размеры парной, моечной, комнаты отдыха, тамбура, положение лестницы, печи, внутренней стены, окон и дверей.

Планировка первого этажа площадью 30 м²

Прямоугольный контур 5х6 м позволяет разделить первый этаж на банный блок и просторную комнату отдыха. Один из практичных вариантов предусматривает парную площадью 6–8 м², отдельную моечную, комнату отдыха площадью около 11–13 м², входную зону и лестницу на мансарду.

Площадь 30 м² относится к внутреннему контуру сруба, однако фактически свободное пространство будет меньше. Его часть займут внутренняя бревенчатая стена, лёгкие перегородки, печь, защитные экраны, лестничный марш и отделочные конструкции.

В парной дополнительно учитывают толщину утепления, пароизоляции, вентиляционного зазора и внутренней обшивки. Поэтому размеры полков, печи и проходов нельзя определять только по номинальной площади помещения — для расстановки оборудования необходимы чистовые размеры.

Лестницу можно разместить вдоль стены или в угловой части комнаты отдыха. Её нельзя проектировать по остаточному принципу. Слишком крутой марш занимает меньше площади, но становится неудобным и опасным, особенно при спуске после банных процедур.

До запуска комплекта в производство рекомендуется согласовать:

• размеры парной, моечной, комнаты отдыха и тамбура;
• положение внутренней пятой стены;
• количество и конструкцию лёгких перегородок;
• тип, размеры и массу банной печи;
• направление загрузки топлива;
• расположение лестницы и проёма в перекрытии;
• маршрут дымохода через оба этажа и крышу;
• количество и размеры оконных и дверных проёмов;
• направления открывания дверей;
• схему вентиляции парной и моечной;
• способ сбора и отвода воды;
• точки ввода водопровода и электропитания.

Внутренняя бревенчатая стена

Пятая стена изготавливается из бревна и протёсывается с двух сторон в лафет. Она разделяет помещения первого этажа и может служить опорой для потолочных балок. Под такой стеной предусматривается соответствующая линия фундаментных опор.

Её положение выбирают одновременно с планировкой, лестницей и печной зоной. Перенос стены изменяет пролёты балок и схему передачи нагрузки. Нагрузка, подобно энергии в физической системе, не исчезает после удаления опоры, а перераспределяется между оставшимися элементами.

Пятую стену можно использовать для отделения комнаты отдыха от парной и моечной. Более лёгкие перегородки подходят для формирования тамбура, санузла или лестничной зоны. Их крепление должно учитывать естественное уменьшение высоты бревенчатых стен.

Вертикальные стойки перегородок нельзя жёстко устанавливать между полом и потолком без компенсации усадки. Если стойка сохранит постоянную высоту, она может препятствовать опусканию венцов и вызвать образование щелей.

Мансарда площадью 27 м²

Расчётная площадь пола мансарды составляет 27 м² — около 90% площади первого этажа. Второй уровень можно использовать как сезонную спальню, гостевую комнату, бильярдную, дополнительную зону отдыха или помещение для хранения.

Ломаная крыша состоит из участков с разными углами наклона. Более крутые нижние скаты позволяют увеличить высоту возле боковых стен. В результате мебель можно располагать ближе к краям помещения, сохраняя центральную часть для прохода.

Площадь пола не отражает полностью удобство мансарды. При разработке планировки учитывают высоту вертикальных участков стен, положение изломов скатов, расположение стропил, лестничного выхода, дымохода и окон.

Шкафы, тумбы, кровати и низкие системы хранения удобно размещать в участках с меньшей высотой. Центральную часть желательно оставить для прохода и мебели, которой требуется полная высота помещения.

Часть площади займёт лестничный проём. Дополнительные ограничения создадут дымоход и несущие элементы крыши. Поэтому фактически доступное для расстановки мебели пространство будет меньше заявленных 27 м².

Лестница и проём в перекрытии

Лестницу проектируют одновременно с потолочным перекрытием. Необходимо заранее определить её ширину, угол подъёма, высоту ступеней, размер площадки, положение выхода и свободное пространство над маршем.

Выход на мансарду располагают в зоне достаточной высоты. Если верхняя часть лестницы окажется рядом с низким участком ската, человек не сможет подняться в полный рост даже при правильно рассчитанных ступенях.

Проём предусматривают до установки потолочных балок и при необходимости обрамляют усиленными элементами. Произвольно вырезать часть готовой балки нельзя. Такое изменение нарушает несущую схему и перераспределяет нагрузку на соседние элементы, вызывая повышенный прогиб перекрытия.

Лестничные стойки и ограждения крепят с учётом усадки сруба. Жёсткое соединение первого и второго уровней может препятствовать естественному перемещению деревянных конструкций.

Утепление и вентиляция мансарды

Для использования мансарды зимой потребуется утепление скатов. Толщину теплоизоляции выбирают с учётом климатических условий, режима отопления и назначения помещения.

Со стороны мансарды предусматривают герметичную пароизоляцию, а со стороны кровли — гидроветрозащитный слой и вентиляционный зазор. Воздушный канал должен обеспечивать движение воздуха от карнизной части к верхней зоне крыши.

В местах излома скатов вентиляционный канал не должен перекрываться утеплителем или деревянными элементами. Если движение воздуха прекращается, в кровельной конструкции может накапливаться конденсат.

Особое внимание требуется пароизоляции над парной и моечной. Нагретый влажный воздух стремится вверх. При нарушении герметичности он проникает в утеплитель, где охлаждается и образует конденсат. Увлажнённая теплоизоляция хуже удерживает тепло, а длительная сырость повышает риск повреждения древесины.

Стыки пароизоляционных полотен, примыкания к стенам, дымоходу и оконным конструкциям герметизируют совместимыми материалами. Одного нахлёста без проклейки недостаточно для создания непрерывного защитного контура.

Стены из соснового бревна диаметром от 24 см

Сруб изготавливается из соснового бревна диаметром от 24 см. Это минимальное заявленное значение, а фактический диаметр подготовленного лесоматериала уточняется при оформлении заказа.

Диаметр влияет на массу конструкции, тепловую инерцию стен, размеры угловых соединений и фактические наружные габариты здания. Поскольку размер 5х6 м указан по внутреннему контуру, толщина наружных стен не уменьшает заявленные 30 м², но увеличивает пятно застройки.

Внутренние поверхности наружных стен протёсываются в полулафет с шипом. Такая обработка уменьшает выступ круглой части брёвен в помещение и упрощает установку полков, лавок, перегородок и инженерного оборудования.

Между венцами укладывается мох или пакля. Межвенцовый материал заполняет локальные неровности, однако не способен компенсировать неточную рубку. Герметичность стен зависит от качества продольных пазов, угловых соединений и плотности посадки венцов.

При изготовлении могут применяться брёвна длиной до 14 м. Это уменьшает количество соединений на протяжённых участках, но требует подготовленного подъезда, места разгрузки и свободной рабочей площадки.

Усадка деревянной конструкции

После сборки древесина постепенно высыхает, вследствие чего бревенчатые стены уменьшаются по высоте. Величина и скорость усадки зависят от первоначальной влажности лесоматериала, условий проветривания, сезона сборки и режима отопления.

Окна и двери устанавливают в обсадные коробки с компенсационными зазорами над проёмами. Обсада позволяет венцам перемещаться по вертикали, не передавая давление на оконные и дверные блоки.

Лестничные стойки, перегородки, печные экраны, инженерные коммуникации и элементы отделки также не должны препятствовать усадке. Жёстко закреплённая вертикальная деталь способна вызвать зависание отдельных венцов и образование щелей.

Собранный сруб обрабатывается антисептиком от плесени и насекомых. Первичная обработка не заменяет защиту торцов, нижних венцов, гидроизоляцию основания, вентиляцию подпольного пространства и последующее нанесение фасадного покрытия.

Высота первого этажа и банная печь

Высота помещений первого этажа от пола до потолка составляет 2,10–2,15 м. После устройства чистового пола и отделки потолка фактический размер может уменьшиться. Это учитывают при расположении верхнего полка, выборе печи и проверке противопожарных расстояний.

Мощность печи подбирают по фактическому объёму парной. Дополнительно учитывают наличие стеклянной двери, неутеплённых поверхностей, материал внутренней отделки и требуемую скорость прогрева.

Чрезмерный запас мощности не обязательно улучшает режим парения. Воздух может нагреться быстрее, чем стены и камни накопят необходимое количество тепла. В результате температура станет высокой, но помещение будет прогрето неравномерно.

Для тяжёлой печи может потребоваться отдельное основание, не передающее нагрузку на обычные половые лаги. Его конструкцию определяют до монтажа пола и внутренних перегородок.

Направление топки выбирают с учётом планировки. Загрузка из комнаты отдыха упрощает обслуживание, однако требует организации безопасной печной зоны. Топочный канал со стороны тамбура позволяет уменьшить количество древесного мусора в основном помещении.

Дымоход и противопожарные узлы

Маршрут дымохода согласовывают с потолочными балками, планировкой мансарды и стропильной системой. Труба не должна пересекать несущие элементы. Вырезать балку или стропило для её прохождения без отдельного расчёта нельзя.

В местах прохождения дымохода через перекрытие и крышу предусматривают противопожарные разделки и безопасные расстояния до древесины. Конкретные размеры определяются требованиями производителей печи и дымоходной системы.

Расположение трубы влияет и на использование мансарды. Дымоход не следует выводить в центральную проходную зону или рядом с лестничным выходом. Одновременно учитывают возможность безопасного обслуживания и герметичного примыкания кровельного покрытия.

Вентиляция и отвод воды

В парной предусматривают организованный приток и удаление воздуха. Расположение отверстий связывают с печью, полками и предполагаемым движением нагретого воздуха. Произвольная установка вентиляционных решёток не гарантирует равномерного воздухообмена.

Моечное отделение нуждается в интенсивном удалении влаги после использования. Застой влажного воздуха увеличивает время высыхания древесины и создаёт условия для появления плесени возле нижних венцов, под полом и в углах помещения.

Пол формируют с уклоном к точке сбора воды. Если геометрия поверхности создаёт обратные уклоны, одного сливного отверстия будет недостаточно: вода останется в застойных участках.

Сливной трубопровод располагают с учётом направления лаг, внутренней стены и фундаментных опор. Для самотёчного отвода стоков требуется непрерывное понижение трубы на всём маршруте.

Подпольное пространство должно проветриваться. Воду отводят от лаг, нижних венцов и фундаментных блоков, не допуская постоянного увлажнения грунта непосредственно под зданием.

Конструкция ломаной крыши

Стропильная система выполняется из бруса сечением 150х50 мм либо из бревна диаметром 15 см. Для обрешётки применяется обрезная доска 150х25 мм. В базовой комплектации крыша покрывается рубероидом.

Ломаная крыша имеет больше узлов и сопряжений, чем обычная двускатная конструкция. В местах изменения уклона элементы должны сохранять геометрическую жёсткость и передавать снеговую, ветровую и постоянную нагрузку на стены без недопустимых деформаций.

Шаг стропил, способы соединения и необходимость усиления определяются с учётом пролётов, климатических нагрузок, устройства мансарды, расположения дымохода и массы постоянного кровельного покрытия.

Если рубероид используется как временная кровля, материал постоянного покрытия желательно выбрать до окончательного расчёта крыши. Металлочерепица, профилированный лист, гибкая черепица и другие покрытия отличаются по массе и требованиям к обрешётке или сплошному основанию.

Постоянное кровельное покрытие, утепление, пароизоляция, гидроветрозащита, водосточная система, снегозадержатели и окончательное оформление свесов согласовываются отдельно.

Основание сруба и подготовка участка

Половые лаги и потолочные балки изготавливаются из бревна. В комплект входят фундаментные блоки размером 20х20х40 см, цемент и гвозди.

Возможность установки двухуровневого сруба на блочное основание определяется характеристиками грунта, рельефом, уровнем грунтовых вод, глубиной промерзания и полной расчётной массой строения.

Опоры располагают под наружными стенами, внутренней пятой стеной и другими участками повышенной нагрузки. Дополнительно учитывают положение лестницы и печной зоны. Для тяжёлой печи может потребоваться самостоятельное основание.

Неравномерная осадка отдельных опор может привести к перекосу венцов, изменению геометрии проёмов, деформации перекрытия и нарушению работы лестницы. Все опорные линии должны действовать как единая система.

Между фундаментными блоками и нижними деревянными элементами предусматривают гидроизоляцию. Вокруг здания организуют отвод дождевой и талой воды, а подпольное пространство оставляют проветриваемым.

До доставки необходимо подготовить подъезд для грузового транспорта, место разгрузки и рабочую площадку. Наружные размеры будут больше внутреннего контура 5х6 м. Для сборки требуется дополнительное пространство, позволяющее перемещать длинномерные брёвна.

Цена сруба бани 5х6 с ломаной крышей

Цена сруба бани 5х6 с ломаной крышей начинается от 394 000 рублей. В базовую комплектацию входят наружные стены и внутренняя пятая стена, половые лаги, потолочные балки, стропильная система, обрешётка, рубероидное покрытие, фундаментные блоки, межвенцовое утепление, антисептическая обработка, доставка и установка.

Печь, дымоход, лестница, окна и двери, постоянное кровельное покрытие, утепление мансарды, пароизоляция, инженерные коммуникации, чистовые полы и потолки, лёгкие перегородки, водосточная система и окончательная отделка в базовом перечне не детализированы. Их наличие, конструктивное исполнение и стоимость согласовываются отдельно.

Окончательная цена зависит от планировки обоих уровней, положения пятой стены, конструкции лестницы, количества и размеров проёмов, устройства печной зоны, типа основания, выбранной кровли, адреса доставки и условий монтажа. После согласования проекта Сруб-Завод подготовит итоговый расчёт изготовления, доставки и сборки сруба.
